Делаем флюгер своими руками. уникальная композиция на крыше дома

Основные функции

Здесь понадобятся элементарные знания по производству простейшей конструкции. И снова первым делом идет чертеж вместе с пропеллером.

В зависимости от того, с какой скоростью будет крутиться пропеллер, можно судить о силе ветра.

Техника изготовления выглядит следующим образом:

• Вертикальная часть опоры изготавливается из арматуры;
• Сверху необходимо прикрепить плашку из дерева, чтобы зафиксировать горизонтальную часть конструкции;
• Снизу нужно установить подшипник, дабы флюгер мог вращаться по кругу;
• Сама конструкция крепится к крыше пластинами на обычные саморезы;
• Пропеллер вырезается ножницами из металлического листа;
• В середине металлического отреза проделывается крепежное отверстие, а края подгибаются в зависимости от нужного угла.

В самом примитивном виде это копье или пика с флажком на острие. Первыми такую конструкцию стали использовать моряки. Они крепили копье на мачте корабля. Флажок, развеваясь на ветру, указывал направление ветра.

В дальнейшем флюгер стали использовать для украшения башен крепостей и замков. На нем были геральдические символы, которые указывали на принадлежность владельца жилья к сословию или гильдии. В средние века флюгер был также символом защиты дома. Сегодня же им украшают частные дома и загородные коттеджи.

Зачем нужен флюгер на крышу:

• Для определения мгновенного направления, а иногда и скорости ветра. Современные технологии иногда дают сбой, а флюгер работает всегда лучше каких-либо спутников и электронных метеостанций.
• Для дополнительного декоративного оформления дома. Здесь прибор выбирается исключительно из личных предпочтений владельца. Такие флюгеры выполняют в самых разных видах вплоть до автопортретов.

Предлагаем ознакомиться Как избавиться и чем убрать запах плесени и сырости в квартире и доме

Несмотря на простоту конструкции, флюгер действительно может помочь с прогнозом погоды и даже предсказать дождь. Прибор указывает на направление, откуда приходят облака, из которых обязательно пойдет дождь. В любой местности это направление свое.

Методы крепления флюгера на крышу

Традиционно флюгер устанавливают на крыше здания. Местом крепления может быть конек, дымоход или вентиляционная труба. Подойдет любой шест или кровля хозпостройки, главное, чтобы минимальная высота от земли составляла 5 м.

После того как сделали своими руками флюгер, его надо правильно установить

Важно не забыть в корпус с подшипниками натолкать солидола. Приваренными к корпусу пластинами флюгер удобно крепить на колпак дымохода или конек

Если основание плоское, то лучше сделать своими руками круглый фланец с отверстиями под саморезы и приварить его снизу корпуса вместо пластин. К вертикальному шесту удобней будет фиксировать изделие хомутами.

Готовые крепежи можно приобрести в магазине. Дешевые модели, предназначенные для крепления на кровельный конек, изготовлены в виде простого металлического уголка. Изделия дороже оснащены регулировочными винтами.

Правильно установленный флюгер сразу даст о себе знать. При малейшем ветре флюгарка с пропеллером начнет вращаться.

Совет! Чтобы по флюгеру узнавать силу ветра, можно сделать своими руками простое приспособление. Небольшой прямоугольник из металла или фанеры подвешивают на веревку к стрелке флюгарки, а из проволоки выгибают полукруглую шкалу. По мере отклонения подвеса примерно ориентируются, какова сила ветра.

Металлический ветряк с пропеллером имеет свойство брать на себя разряды молнии, то есть он становится своеобразным молниеприемником. Особенно это опасно, если флюгер установлен на металлическом кровельном покрытии, например, из металлочерепицы. Для безопасности конструкцию надо заземлить. Сделать это можно своими руками довольно просто. Берут многожильный медный провод в изоляции и прикрепляют болтовым соединением один конец к флюгеру, а другой – к контуру заземления возле дома. Если его нет, в землю можно забить на глубину 1,5 м металлическую трубу или уголок, а сверху приварить болт для провода.

Изготовленный самостоятельно флюгер будет работать, и радовать хозяев долгие годы. Необходимо лишь 1 раз в год смазывать подшипники.

Что еще почитать по теме?

Основные элементы флюгера

Независимо от того, какой формы будет ваш флюгер, в нём должны присутствовать определённые элементы, основными из которых являются ось и флажок с противовесом.

Корпус и ось флюгера

Корпус служит опорой для всей конструкции. Для его изготовления подойдёт как стальная, так и латунная труба, диаметр которой 1 дюйм. В корпусе строго вертикально располагается ось — стержень, обычно выполняемый из стальной арматуры.

Основная функция несущего стержня — удерживать ветряк. Диаметр арматуры около 9 мм, этого хватит, чтобы выдержать сильные ветра и любую другу механическую нагрузку, которая будет действовать на флюгер.

Корпус флюгера является опорой всей конструкции

Флажок с противовесом (флюгарка)

Основная часть устройства, расположенная на вертикальной оси. Флажок показывает, в какую сторону дует ветер. Противовес служит для балансировки флажка и располагается на противоположной стороне. Основная сложность при изготовлении этого элемента состоит в том, что флажок и противовес должны располагаться равномерно по обе стороны оси, то есть иметь одинаковую массу.

Из всей конструкции именно флюгарка представляет собой художественную ценность. Опытный мастер способен выполнить деталь любой формы, при этом не нарушив баланса между флажком и противовесом.

При изготовлении флюгарки важно соблюсти равномерное распределение массы по обе стороны оси

Защитный колпачок

Защитный колпачок имеет форму круга или конуса и располагается на оси флюгера, чаще всего — непосредственно над корпусом. Его основная функция — защищать корпус и подшипники от попадания влаги и грязи.

Роза ветров

Указатель сторон света, состоящий из двух прутьев, скрещенных под углом в 90°. Как правило, прутья крепятся к верхней части крышки в неподвижном состоянии. На концах указателя устанавливаются буквы для обозначения сторон света. Чтобы зафиксировать элемент в правильном положении, нужно использовать компас.

Чтобы установить указатели сторон света в правильном направлении, необходимо воспользоваться компасом

Подшипники

Располагаются внутри корпуса и обеспечивают свободное движение несущего стержня под порывами ветра. Внутренний диаметр деталей составляет 9 мм.

Крепёж

Выбор крепежа зависит от используемого материала и способа крепления. Это могут быть углы, накладки, болты, заклёпки.

Пропеллер

Он помогает определить скорость ветра. Пропеллер можно изготовить самостоятельно из пластмассы и дерева или использовать готовые детали.

Наиболее органично смотрится именно самолёт с пропеллером, поскольку в оригинальной конструкции данная деталь также присутствует. Да и смоделировать такую форму намного проще, чем другие.

Самолёт идеально подходит для изготовления флюгера с пропеллером

Разновидности

Выше были кратко представлены основные разновидности флюгера. Разберём их более подробно – из каких основных частей они состоят, какие функции выполняют, каковы их основные особенности.

Метеорологический флюгерИсточник academic.ru

Метеорологические

Приборы служат для измерения параметров ветра – скорости, силы, направления. В зависимости от устройства оснащаются пропеллером, вращающимися чашечками и электронными датчиками. Существует две модификации метео-флюгера:

Анеморумбометр (флюгер-Вильда).

Состоит из мачты, розы ветров, флюгарки, вертикальной шкалы и металлической пластины для определения силы ветра по её отклонению.

Современный электронный.

Оснащается электронными датчиками для определения силы, направления и скорости атмосферных потоков, обработки данных и передачи их на умные приборы (смартфоны, ПК).

Флюгер Вильда нередко изготавливался любителями, все необходимые данные для этого имеют в соответствующих источниках.

Электрогенерирующие

Флюгер состоит из флюгарки, на одном конце которого закреплён флажок, на другом многополостный пропеллер, посередине – корпус с мини-генератором. В отличие от промышленных крупных приборов, такая модель отличается лёгкостью и простотой конструкции. По сути он представляет собой любительский ветрогенератор электрического тока малого номинала и может служить источником аварийного электроснабжения во время отключения внешней сети в период непогоды.

Ветрогенератор для флюгераИсточник usamodelkina.ru

Дымоходные

Флюгер-дефлектор представляет собой вращающуюся конструкцию, устанавливаемую непосредственно на выход из трубы дымохода. Его основная задача – усиление тяги и устранение эффекта обратной тяги. Внешне он также может иметь художественное оформление, однако декор – неглавная его задача. Принцип действия прибора основан на улавливании специальными элементами ветра и создание внутри разряженного пространства.

Благодаря последнему возникает усиление тяги. При его применении строителям удаётся сократить длину надкровельной части трубы и повысить КПД прибора отопления на 20-25 %. В целом устройство отличается достаточно сложной конструкцией, поэтому изготовить его можно только в заводских условиях.

Декоративные

Основная задача данной модификации флюгера – украшение кровли. Флюгарка может быть представлена в самых разнообразных формах, материалах и композициях. Применяемые фигурки имеют различные значения – эстетическое, эзотерическое, мистическое, фантастическое и прочее – в том числе такое, какое в неё вкладывает сам владелец дома.

Декоративный флюгерИсточник dizajninterer.ru

Пугала для птиц и ветряки от грызунов

Могут иметь самую разнообразную конструкцию. Некоторые экземпляры включают пропеллер для создания вибраций и отпугивания грызунов. Естественно, местом установки приборов служит почва огорода, а не кровля дома. Модификации для птиц должны иметь большие габариты. Их цель создать иллюзию присутствия человека на участке, тем самым отпугнув пернатых от посевов и ягод.

Какой вариант выбрать

Сегодня можно найти в продаже огромное количество флюгеров, однако все они не отличаются креативом. Авторский флюгер, который владелец сделает самостоятельно будет смотреться намного лучше.

Сегодня можно выбрать из нескольких основных видов флюгеров:

Метеорологический — классический вариант для тех, кто уже давно не верит прогнозам. Изготовить такой вариант можно через профессиональную ковку. Такой прибор имеет собственное название — анемобарометр. Способен определить даже силу ветра.

Флюгер Вильде — на наконечнике имеет специальную пластину, которая указывает на силу ветра. Дополнительно прилагается роза ветров, которая укажет на направление.

Второе предназначение колеблющейся пластинки или прута с флажком — отпугивание птиц, которые жизнедеятельностью портят вид крыши.

Дымоходный — защитит трубу от задувания и лишней пыли.

Декоративный — несет часто символический характер, в данном случае правил нет, можно сделать любую конструкцию из подручных предметов.

Какой вариант выбрать решает каждый хозяин сам. Однако нельзя отметать полезное предназначение устройства. Чтобы устройство выглядело законченным и работало правильно, можно использовать актуальный чертеж флюгера.

Флюгер на крышу своими руками

Флюгер можно делать даже своими руками, используя более примитивный материал: дерево, фанеру, пластик. Традиционно используется металл, который позволяет создавать продукты с высоким эксплуатационным сроком. Медные лопасти могут быть покрыта различными антикоррозионными соединениями, которые защищают флюгер от ультрафиолетового излучения и влаги. Каждый мастер использует эту жидкость в своей работе. При создании украшения своими руками, также рекомендуется использовать антикоррозийные средства. С помощью специальных ножниц вы можете легко вырезать любую фигуру или символ. Скорость работы зависит от базовых навыков. Перед началом работы лучше нарисовать эскиз, согласно которому создание флюгера будет еще более упрощенным. Самая передовая технология — лазерная резка, позволяющая создавать настоящие шедевры. Тем не менее, этот метод также является наиболее дорогостоящим с точки зрения финансов.

Самостоятельное создание флюгера может стать хорошей семейной традицией: каждый год мастерить новые творения и украшать ими свой дом. Кроме того, не стоит забывать о символике флюгера. Вращающийся персонаж может олицетворять новый этап жизни и призывать что-то хорошее в дом.

Флюгер: новое – это всегда хорошо забытое старое

Флюгер – традиционный прибор для измерения силы и направления ветра.

Имеет свою историю, которая, надо сказать, длится несколько веков.

Основная задача, которую он решает – метрологическая, однако, помимо измерения показателей ветра, он может использоваться для ряда других целей – например, защиты дымохода в частном доме. При его установке задувание дымоходу точно не грозит.

Эстетическая сторона – отдельный разговор.

Флюгер может иметь разные формы и оформление и часто они имеют свое значение.

Будем честны – многих людей сегодня не интересуют сила и направление ветра.

Декоративная функция становится основной, а это значит, что здесь можно проявить фантазию.

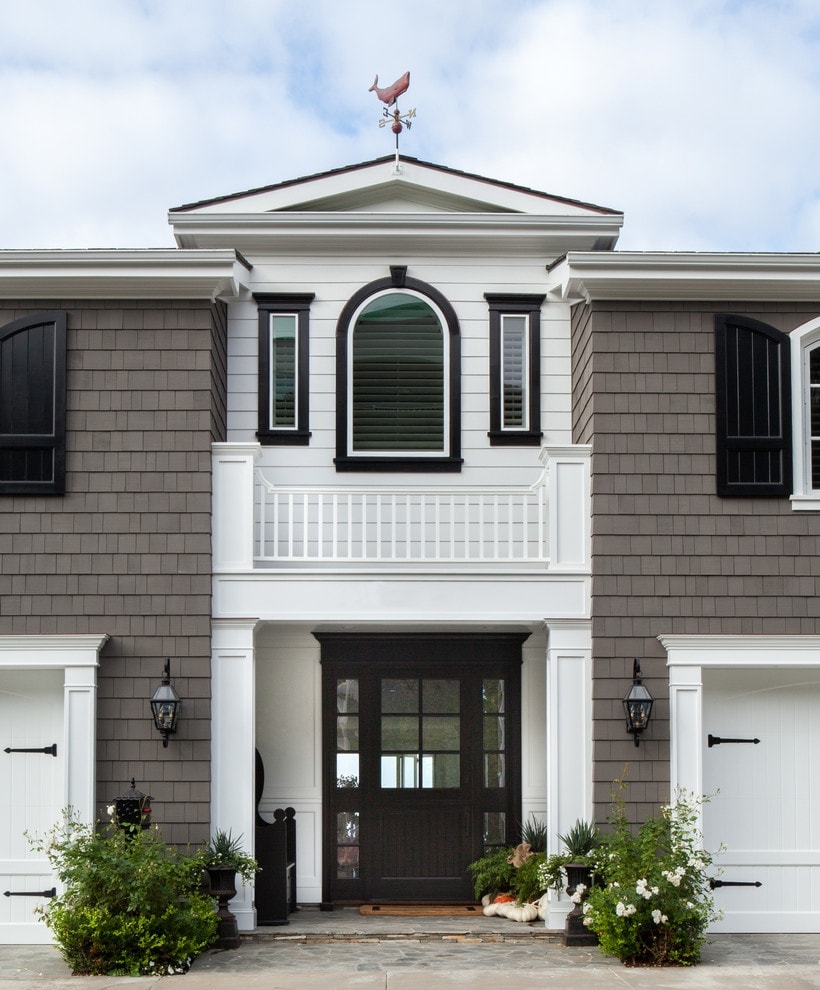

Одна из самых известных форм приборчика – петух.

Он символизирует начало нового дня и защищает дом от воров, стихий и предупреждает о врагах.

По преданиям, он также охраняет от нечистой силы.

Флюгер, выполненный в форме кошки, представляет свободу и независимость.

Эта форма — вторая по популярности.

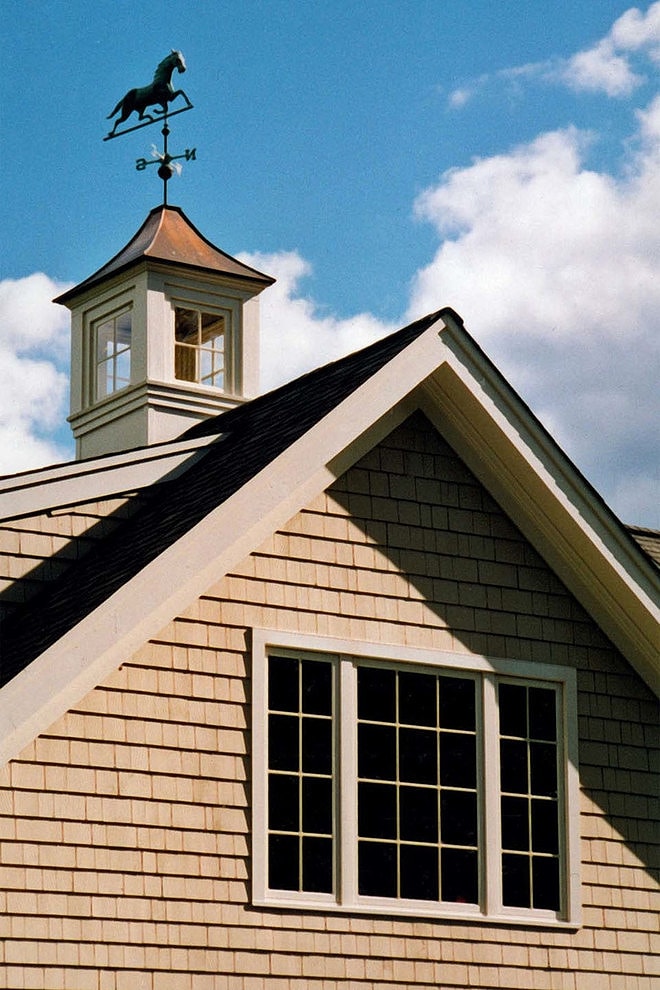

Лошади и коровы – знак неразрушимых уз дружбы.

Грифон – символ плодородия, могущества и процветания.

Просто, взглянув на флюгер дома, можно многое узнать о проживающих в нем.

Применяемые материалы

Для украшения домов применяют флюгеры, изготовленные из самых разнообразных материалов.

Конструкция металлического флюгера.

Обращение с ними требует различных навыков, инструментов и оборудования.

1. Дерево. Это легкий и простой в работе материал, проверенный веками. Для обработки древесины нет необходимости в сложных инструментах и профессиональных навыках. Для изготовления ветряка необходимо брать водостойкую древесину с хорошими гидрофобными качествами. Дерево необходимо пропитывать специальным составом, который сохранит его от сырости и насекомых. Но существенным минусом изделий из древесины является ее низкая прочность и недолговечность.
2. Сталь. Это довольно прочный материал, устойчивый к сильному механическому воздействию. Сделать флюгер можно из черной или нержавеющей стали. Нержавейка устойчива к коррозии и имеет почти неограниченный срок эксплуатации. Обычная сталь может прослужить довольно долго при условии периодического обслуживания и ремонта. Но, учитывая место установки флигеля, выполнение этой задачи представляет довольно большую сложность.
3. Медь. Этот металл достаточно прочен для того, чтобы выдерживать сильные порывы ветра. Листовую медь довольно легко резать и пилить. Немаловажным фактором является то, что для соединения между собой медных деталей можно применить пайку. Мягкость материала дает возможность обрабатывать его способом чеканки. Кроме того, на медь можно нанести серебро, используя реактивы для проявления фотографий. Металл устойчив к коррозии и не нуждается в дополнительной отделке.
4. Пластик. Современные полимерные материалы имеют достаточную прочность и устойчивость к ультрафиолетовому излучению. Пластик легко поддается всем видам обработки. Его можно пилить, клеить или паять. Полимерные пластики не теряют своих качеств при сильном нагревании или охлаждении.
5. Фанера. В работе допускается использование только многослойной водостойкой фанеры. Но, долго служить изделие из фанеры не будет. Даже покрытие из нескольких слоев краски не спасет его от разрушения. Если флигель из фанеры проработает один год, это будет считаться большой удачей.

При выборе материала для работы следует учитывать конечную цель изготовления флигеля. В любом случае лучше выбрать материал долговечный, который прослужит много лет.

Рекомендации по изготовлению

Все работы по созданию этого устройства можно разделить на несколько этапов. Их сложность напрямую зависит от выбранной модели флюгера.

Материалы и инструменты

Зная элементы конструкции, необходимо выбрать подходящий материал для их изготовления. Для флажка лучшим выбором будет листовая сталь или медь. Однако некоторые люди делают этот элемент из подручных материалов, например, из пластиковых бутылок или дерева. Прежде флюгеры всегда изготавливались из металлических прутков методом ковки.

Сегодня также можно использовать эту технологию, но готовое изделие окажется сравнительно дорогим. Многие люди не просто хотят знать, как сделать флюгер своими руками, но также по возможности сэкономить. Если было принято решение изготовить флажок из древесины или металла, то готовое изделие необходимо покрыть краской для защиты от влаги.

Для оси и поворотного механизма необходимо использовать только сталь, чтобы во время работы устройства не возникло проблем. Очевидно, что от выбора материалов зависит и необходимый набор инструментов. Скорее всего, потребуется электролобзик с набором пил по металлу или древесине, дрель, сверла, тиски, наждачная бумага.

Процесс изготовления флюгера не зависит от выбора фигурки флажка, и последовательность действий будет одинаковой. Главным элементом флюгера является поворотный механизм, так как от него зависит качество работы всего прибора. Желательно установить ось на подшипники и предусмотреть защиту конструкции от влаги. Благодаря этому подшипники не будут нуждаться в регулярной смазке. Ось желательно изготовить из металлического прутка диаметром от 10 мм. В результате получится обеспечить ее устойчивое положение даже при сильном порывистом ветре.

Создание трафарета фигурки

Перед выбором материалов стоит определиться с фигуркой, которая будет выполнять роль флажка. Если нет достаточного опыта в работе с металлом или деревом, то не стоит использовать рисунок со сложным контуром. В то же время декоративный флюгер будет смотреться значительно лучше, и, возможно, есть смысл проявить все свои умения. Найти рисунок серьезных проблем не составит, и после этого необходимо сделать трафарет.

Чтобы упростить процесс переноса рисунка на трафарет, его стоит разбить на квадраты. А также необходимо помнить, что вырезать флажок придется лобзиком и все его края и изгибы должны быть максимально четкими. После изготовления трафарет накладывается на лист фанеры либо металла и обводится простым карандашом. Еще раз стоит напомнить о необходимости четко выделять линии реза. Не стоит делать флажок больших размеров, так как конструкцию придется дополнительно укреплять.

Сборка устройства

После того как рисунок был перенесен на материал, необходимо вырезать фигурку. Чтобы лист не сдвигался и рез был максимально качественным, его необходимо закрепить с помощью струбцин. Когда фигурка будет полностью вырезана, ее края следует скруглить, чтобы убрать заусенцы и острые кромки. Если в качестве материала был выбран металл, то лучше воспользоваться болгаркой. При работе с древесиной можно остановиться на наждачной бумаге.

Если на флажке имеются отверстия, не используемые для вставки в них других элементов, их также следует хорошо зачистить с помощью напильника. Когда фигурка будет полностью готова, можно переходить к изготовлению стрелы, на которую затем монтируется флажок.

К одной оконечности основания крепится наконечник, а ко второй — оперение, вместо которого можно использовать пропеллер. Наиболее сложным элементом конструкции флюгера является поворотный механизм. Если есть возможность, то стоит использовать подшипник. При этом необходимо помнить, что он должен плотно входить в корпус.

Назначение и принцип работы

Компактный флажок вращается вокруг оси от порывов воздуха. Конструкция одновременно играет практичную и декоративную роль. Ранее устройство использовали для измерения силы ветра, потом стало оригинальным украшением крыши.

Что такое флюгер

Флюгер – простой метеорологический прибор, который под воздействием воздуха поворачивается в сторону меньшего сопротивления. Конструкция наглядно показывает силу и направление ветра. Устройство защищает дымоход от порывов, препятствует возвращению смога обратно в жилье.

Конструкция с собакойИсточник orgpage.ru

Традиционно флюгеры устанавливали на крышах домов в Европе. Запоминающаяся деталь редко повторялась, поэтому каждое жилье становилось оригинальным. Элементы визуально акцентировали род деятельности владельцев недвижимости или несли защитную функцию.

Составные части

Конструкция флюгера состоит из обязательных деталей. Флажок – запоминающаяся, декоративная часть устройства, которую располагают на вертикальной оси. Чтобы уравновесить флюгарку, с противоположной стороны нужен противовес. Элементы имеют одинаковую массу, поэтому при установке стоят ровно.

Корпус используют в качестве опоры для флюгера. В остов устанавливают вертикальную ось конструкции. Несущий стержень (мачта) удерживает вес декоративной детали и при сильном ветре не ломается. Подшипники (шарики, цилиндры) внутри устройства обеспечивают свободное вращение.

Из чего состоит ветрякИсточник build-experts.ru

Защитный колпачок выполняют в форме конуса или сферы, располагают над остовом. Задача элемента – ограждение корпуса и движущихся деталей от влаги и мусора. Для фиксации устройства на крыше используют крепежи:

• уголки;
• накладки;
• ботлы;
• гайки.

Роза ветров – указатель сторон света, который крепят под флажком. Деталь состоит из двух ровных прутьев, соединенных под прямым углом. На 4 конца монтируют румбы с буквенными символами. Скорость ветра поможет определить пропеллер, созданный из пластин. В современных устройствах дополнительно устанавливают электронные датчики (энкодеры).

Виды конструкций

Выбор дизайна флюгера зависит от роли, которую будет исполнять устройства. По функциональности делят на 6 видов:

• Анеморумбометры. Метеорологические модели измеряют скорость и направление ветра. В профессиональных приборах установили блоки питания и датчики, которые преобразуют характеристики воздуха в сигналы. Фиксируют точные показания и передают данные в аппаратуру через кабель.
• Флюгеры Вильда. Механические конструкции для замера направления и силы ветра в домашних условиях. Дополнительно несут декоративную функцию.
• Дымоходные. Монтируют над отверстием, перекрывают доступ ветру. За счет вращения устройства предупреждают обратную тягу в трубе и защищают помещение от проникновения продуктов горения.
• Пугала. Флюгеры издают неприятные звуки, отпугивающие птиц от гнездования в трубах или посадок на участке.
• От грызунов. Устройства с пропеллером монтируют в землю на опоре. Вращающиеся лопасти вентилятора создают вибрации, которые передаются в почву и прогоняют мышей, землероек и кротов.
• Электростанции. Во время работы ветряные флюгеры генерируют электричество.

Профессиональный анеморумбометрИсточник ru.lifehackk.com

Устройства устанавливают на козырьке дома, на крыше веранды или беседки. Часто конструкции совмещают 2-3 функции, позволяя экономить место на кровле. Отпугивающие варианты от птиц монтируют на трубе или деревьях. От грызунов рекомендуют размещать несколько аппаратов в разных местах участка (по периметру, в центре).

Модель на трубное отверстиеИсточник odymohodah.ru

Флюгер-пугало от пернатыхИсточник m-dachnik.com

Поэтапная инструкция по изготовлению флюгера

На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами, которыми металлический лист крепят к верстаку.

Изготовление флюгера своими руками. Фото

Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным кругом.

В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника.

Прочно закрепив металлическую фигуру на верстаке, дрелью со сверлом Ø 12-15 мм проделывают отверстия для носа, усов и глаз.

Изготовление флюгера своими руками. Фото инструкция

Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильником и надфилем.

3-миллиметровую стальную проволоку рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 – 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.

Нос кота можно сделать из круглого металлопроката диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.

Для имитации формы и особенностей строения кошачьего носа, зубилом на заготовке делают характерные вмятины.

От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.

Монтаж носа выполняют при помощи сварочного аппарата. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.

После сварочных работ обязательно обрабатывают швы шлифовальной машиной до получения ровной, гладкой поверхности.

Флюгер своими руками. Фото инструкция

Эта же инструкция будет полезна и тем, кто решил своими руками изготовить флюгер в форме петуха.

Далее приступают к изготовлению стрелки, указывающей направление. На металл переносят контуры ее оперения и указывающей части, после чего вырезают фигурку электролобзиком.

В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому – деталь в форме наконечника. Сварочные соединения аккуратно зачищают.

Чтобы изготовить поворотный узел, просверливают отверстия сверлом Ø 13 мм в его крышке и стальном шаре.

Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.

С двух противоположных сторон стальной сферы делают так называемые лыски – углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.

Вариант 2. Вертушка

Прекрасная детская игрушка, которая может послужить украшением придомовой территории. Она вырезается из одной пластиковой бутылки, от которой сначала отрезается донышко, а затем вся боковая поверхность разрезается на 3-7 полосок. Так получаются лопасти вертушки. Их необходимо заломить перпендикулярно горлышку и обработать над пламенем свечи, чтобы оплавить острые срезы. Слегка размягченный пластик легко развернуть под углом 45 градусов или немного вогнуть поверхность так, чтобы получились лопасти вентилятора. В крышке делается дырка гвоздем, затем необходимо ее немного увеличить, но так, чтобы диаметр отверстия не превышал размер шляпки гвоздя. После этого вкапывается палка, а к ней прибивается гвоздь, на который предварительно насадили крупную плоскую бусину, вертушку, еще одну бусину. Вместо бусин можно использовать более крепкие плоские металлические шайбы. В этом случае изделие будет хорошо вращаться и не слетит с гвоздя.

Можно усовершенствовать этот вариант и посадить на один длинный болт несколько таких вертушек. Тогда последовательность следующая: шайба, вертушка, шайба, зафиксированная посередине гайка, далее опять шайба, вторая вертушка, шайба и заглушка для болта.

Флюгеры на крышу из металла

Стоит отметить декоративные функции флюгера, которые способствуют красивому обрамлению крыши здания. Обычно металлические флюгера сделаны в виде животного или представлены сложной символикой. Люди с древних времен верили в мистическую силу щитов, а флюгер на трубе или крыше дома играл роль талисмана. Также сегодня многие не откажутся от хорошего амулета, поэтому выбор флюгера для частного сектора в городе или в деревне, часто указывают на символическое значение этого элемента.

Рассмотрим некоторые фигуры и их значения:

• Флюгер, сделанный из металла или меди в форме петуха, в соответствии с убеждениями предков, изгоняет злых духов из дома, защищает жилье от огня, нападений и всех вражеских атак.
• Изображение коров или лошадей символизируют вечную любовь и преданность.
• Грифон — символ силы и процветания, успеха в семье.
• Корабль, представленный в предсказании погоды, принесет позитивные изменения дома.
• Кошку выбирают люди, которые любят свободу и творчество.
• Ангел является защитником дома и его жителей, посланником духовного мира.
• Образы ведьм должны указывать на силу человека, живущего в доме.

Фактически, абсолютно каждый знак, символ или изображение могут стать основой для создания исключительной энергии ветра. Одной из последних тенденций являются флюгеры с именем владельца дома.

Разработка своими руками чертежа флюгера, исходя из своих предпочтений

Мы рассмотрим вариант изготовления изделия из самого стойкого к погодным изменениям материала, и который имеет наиболее привлекательный внешний вид. Будем создавать своими руками чертеж флюгера из листовой меди. В процессе нам понадобится следующее:

• Размеры листового медного полотна должны быть не менее 60х100 см.
• Отрез стального трубы длиной 50 см.
• Отрез медной трубы длиной 13 см и диаметром чуть больше, нежели диаметр стального элемента.
• Подшипник, диаметр которого позволит ему свободно войти в медную трубу.
• Металлические уголки — 4 шт., длина сторон 6х6 см.
• Дрель.
• Пила с полотном для резки металла.
• Сварка газовая.
• Напильник.
• Шурупы по металлу – 32 шт.

чертежи флюгера

схема устройства флюгера

Простой флюгер своими руками

Далеко не все могут позволить себе роскошные коттеджи, украшенные изысканными коваными флюгерами. Для скромного дачного домика можно соорудить флюгер из недорогих материалов, проявив собственную фантазию с минимальными материальными затратами.

Для украшения дачного участка можно смастерить фигурку животного, приводящуюся в движение на ветру при помощи пропеллера.

Схема изготовления флюгера

Для изготовления такого устройства можно взять фанеру, если возможно, влагостойкую. Колесо для пропеллера делается из жести, отгибаются края для формирования лопастей. Детали устройства не должны плотно прилегать друг другу, чтобы обеспечивать непринужденное вращение флюгера. Полученное изделие можно покрасить.

Изготовление флюгера из листовой стали

Особых отличий от вышеописанных процесс изготовления флюгера из листовой стали не имеет, разница только в применяемых технологиях.

Эскиз приклеивают к стальной пластине и вырезают мелкие элементы, контур

Листовая сталь значительно прочнее меди, что вызывает проблемы во время вырезания узора на парусе флюгера.

Лучше всего пользоваться ручным плазменным резаком, с таким аппаратом просто работать, он дает ровные кромки. Но рисунок нужно перевести с бумаги на металлическую пластину, сделать это можно при помощи фломастера.

Эскиз обвели по контуру

Линии обвели фломастером

Соответственно, все работы по сборке делаются сваркой, потом швы очищаются, металлический флюгер покрывается защитными антикоррозионными покрытиями.

Лист прорезают сварочным аппаратом

Флюгер вырезан

К флюгеру приваривают трубку

Как уже выше упоминалось, лучше для таких изделий использовать листы нержавейки. После вырезания узора с обратной стороны листа появляются потеки металла, их обязательно надо убирать. Пользуйтесь обыкновенной болгаркой с толстым абразивным диском. Не тонким для резки металла, а именно толстым. Тонкий может треснуть, что станет причиной очень серьезных травм.

Готовый флюгер надевают на шток

На переднюю часть флюгеров надеваются металлические, пластиковые или деревянные пропеллеры.

Как сделать пропеллер

Деревянный винт пропеллера делается из граба, березы или груши. Можно использовать и хвойные породы древесины, но они довольно мягкие и быстро изнашиваются. Пропеллер делается в несколько этапов.

Шаг 1. Нарисуйте на заготовке вид сверху, для этого пользуйтесь предварительно изготовленным шаблоном. В центре высверлите отверстие под вал, диаметры должны обеспечивать свободное вращение.

Шаблоны

Рисуют вид сверху

Шаг 2. Электрическим лобзиком вырежьте заготовку, отметьте на ней углы закрученности лопастей. Они оказывают влияние на силу тяги, при увеличении значений пропеллер будет вращаться от малейших движений воздуха.

Обрезают по контуру

Шаг 3. Нарисуйте вид сбоку, снимите лишнюю толщину дерева ножом или рубанком. Обработайте место перехода лопастей в центр сердечника.

Отмечают угол тангажа

Рисуют вид сбоку

Обрабатывают верх и низ

Срезают лишнее

Обрабатывают наждачкой

Профиль должен быть плоско-выпуклым

Шаг 4. После вырезания выровняйте поверхности наждачной бумагой. На горизонтальной проволоке проведите балансировку.

Балансировка

Лакирование

Готовое изделие

Теперь осталось покрыть поверхности пропеллера прочным лаком для наружных работ и установить его на флюгер.

Как правильно установить флюгер

Электролобзик

Видео описание

В этом видео показано, как сделать флюгер из листа нержавейки:

• Все элементы перед фиксацией тщательно выверяются, чтобы не было перекосов по массе.
• Фигурка приваривается к флюгарке с противовесом.
• Внизу к ней присоединяется поворотная ось.
• Для неё в свою очередь изготавливается кронштейн в виде двух пластин под углом кровли и выходящей из угла трубы, в которую будет вставлена поворотная ось с шариком для лучшего вращения.
• Когда все элементы готовы, их собирают и проверяют на работоспособность.
• Далее флюгер красится, обрабатывается и доводится до завершённого состояния.
• В завершении устройство устанавливается на крыше с выверкой по вертикали с помощью строительного уровня.

В ходе изготовления важно соблюсти пропорции, углы, равновесие и расстояние между всеми узлами – чтобы флюгер работал даже от малейшего дуновения ветра

Какие материалы можно использовать

Существует масса материалов и предметов, из которых при минимальных навыках и фантазии можно соорудить самодельный флюгер и установить его на крышу.

Обратите внимание! Классический флюгер делается из металла. Обычно здесь используется медь или сталь

Такой флюгер наверняка прослужит много лет и не потеряет своей привлекательности.

Конструкции из древесины и фанеры тоже встречаются. Но у них есть очевидная проблема: на них негативно влияют осадки и перепады температур. Чтобы продлить срок эксплуатации таких флюгеров, их покрывают специализированными лаками и составами.

Часто фанерные или деревянные флюгеры играют роль демонстрационных или учебных образцов в детских факультативных кружках, на уроках в школе. К примеру, их используют, чтобы развивать у детей навыки мастерить что-либо. И в этом плане фанера — идеальный материал.

В конечном итоге можно создать флюгер даже из, казалось бы, неподходящих вещей, например, из пластиковых бутылок, одноразовых стаканчиков или из компакт-дисков.
