Релейный стабилизатор выровняет напряжение. видео

Недостатки стабилизаторов

Несмотря на выраженные преимущества стабилизаторов, они имеют серьезные недостатки, ограничивающие их использование:

1. Значительные размеры. Этот параметр прямо зависит от мощности прибора. Даже при минимальном количестве бытовой техники на входе нужно ставить стабилизатор, который не поместится в стандартный электрический щиток. Для него необходимо выделить отдельное место.
2. Необходимость эффективного охлаждения аппарата, т.к. при работе его основные элементы и корпус нагреваются.
3. Высокая цена, возрастающая с увеличением мощности.
4. Необходимость надежной защиты от пыли и влаги. Электромагнитное поле внутреннего трансформатора активно притягивает пыль, а потому необходимо максимально оградить стабилизатор от запыления.
5. Повышенный уровень шума, что требует дополнительной звукоизоляции или вынесение стабилизатора за пределы жилого помещения.
6. Чувствительность электроники стабилизатора к помехам в электрической сети.

Наиболее значительными недостатками стабилизаторов является громоздкость, большой вес и высокая цена. Особенно они чувствительны для устройств мощностью 3 и более кВт, которые необходимы для установки на входе квартиры. При мощности менее 1 кВт эти характеристики находятся в разумных пределах, а потому стабилизаторы чаще применяются в качестве индивидуальной защиты отдельных бытовых приборов. Некоторые современные бытовые электроприборы имеют встроенные стабилизаторы.

Виды стабилизаторов постоянного тока

В практике применяется два вида стабилизаторов, работающих на постоянном токе — линейный и импульсный. Ниже рассмотрим каждый из типов более подробно.

Линейный

Такие устройства представляют собой делители напряжения.  С одной стороны (на вход) аппарата приходит меняющееся U, после чего оно стабилизируется и поступает к выходу с плеча делителя. Поддержание U в требуемом диапазоне происходит путем изменения параметра R (сопротивления) одного из плеч делителя.

Если разница U на входе и выходе существенна, КПД линейного стабилизатора снижается из-за потерь на тепло. Вот почему регулировочный элемент монтируется на специальном радиаторе, имеющем достаточную площадь для эффективного охлаждения.

Линейные устройства бывают двух видов (по типу включения) — с последовательным и параллельным подключением нагрузки. Кроме того, они делятся на два типа — на параметрические и компенсационные.

В первом случае принцип действия построен на использовании участка вольтамперной характеристики, где сопротивление дифференциального типа минимально в большом диапазоне токов нагрузки.

Второй тип приборов (компенсационный) подразумевает наличие обратной связи, когда выходное U сравнивается с эталонным показателем. Далее берется разница, из которой и создается сигнал для подачи на элемент регулировки.

Импульсный

Особенность импульсных устройств заключается в подаче тока на элемент, аккумулирующий энергию (дроссель или емкость) путем создания кратковременных импульсов (формируются с помощью электронного ключа).

Пока упомянутый узел находится в закрытом состоянии, происходит передача напряжения на выход стабилизирующего аппарата. Использование дросселя в роли накопителя позволяет менять U на выходе.

Преимущество импульсной модели заключается в большом КПД, благодаря работе в режиме ключа. Из минусов стоит выделить сложность организации и наличие помех.

В зависимости от схемы и режима ключевого управления выделяется пять видов импульсных стабилизаторов — инвертирующий (изменение полярности на выходе), повышающий, понижающий, с функций понижения и повышения, а также универсальный аппарат (совмещает опции перечисленных выше моделей).

Как выбрать подходящий стабилизатор напряжения для частного дома?

Мы ответили на вопрос о том, как выбрать стабилизатор напряжения 220В для дома по его конструктивному исполнению.

Следующий этап — оценка технических характеристик, указанных в инструкции по применению:

• Количество фаз тока (1 или 3).
• Мощность Ватт-Амперы (ВА).
• Время реакции на изменение входного напряжения (миллисекунды, мс).
• Порог отключения – верхний и нижний, Вольт.
• Выходное напряжение с точностью регулирования (Например, 220В +/- 5%).
• Способ установки (напольный или настенный).

Наибольшие затруднения у новичков вызывает вопрос правильного подбора мощности защитного устройства. Поэтому на нем мы остановимся более детально.

Кроме активной мощности, которую потребляет каждый бытовой прибор, в некоторых устройствах присутствует реактивная. Она возникает при наличии индуктивности (когда у потребителя энергии имеется достаточно мощный электродвигатель). В момент его пуска ток в сети возрастает в несколько раз. Поэтому, если вы выберете стабилизатор только по его паспортной (активной) мощности, и не учтете реактивную, то он не справится с пиковой нагрузкой.

Второй фактор, существенно влияющий на выбор — коэффициент трансформации. Он равен нулю, когда стабилизатор работает в идеальных условиях: получает на вход 220В и без изменений передает их бытовой технике. Если же ему приходится «поднимать или опускать» напряжение на 20-30%, то его мощность соответственно уменьшается. Данная зависимость отражена в таблице.

Соотношение между входным напряжением и коэффициентом трансформации

Что это означает в практическом плане? Допустим, что в вашей домашней электросети напряжение стабильно низкое и составляет 170 Вольт. Смотрим на таблицу и видим, что ему соответствует коэффициент трансформации 1,35. Значит, при выборе стабилизатора для одного прибора или для целой группы устройств его мощность должна быть выше паспортной минимум на 35%.

В качестве примера рассмотрим выбор стабилизатора для газового котла в доме с повышенным напряжением (250 В). В котле установлен циркуляционный насос с электродвигателем.

Поскольку его мощность невелика (порядка 80-150 Ватт), то пусковые токи не окажут существенного влияния на работу стабилизатора. Поэтому для защиты электронной платы управления котла нам хватит защитного устройства, мощностью 150 Ватт помноженной на коэффициент трансформации 1,35 = 200 Ватт. По модельному ряду подбираем ближайший подходящий по мощности прибор – 500 Ватт (ВА).

Если же мы будем подбирать защиту для холодильника или водяного насоса, в которых стоят более мощные электромоторы, то в этом случае активную мощность нужно помножить минимум на 3. Так мы учтем большие пусковые токи, инициирующие реактивную мощность.

Нужно сказать несколько слов и о том, какой стабилизатор напряжения лучше выбрать: рассчитанный на весь дом или на защиту одного чувствительного устройства (котла, телевизора, кондиционера, холодильника)? Очевидно, что один общий стабилизатор, обслуживающий все жилище, выгоднее. В этом случае вам не придется думать, в какую розетку включить конкретный прибор или периодически носить за ним «индивидуальное средство защиты».

Подбор общего стабилизатора для дома ведут, суммируя активные мощности всех бытовых приборов (с учетом реактивных нагрузок). Полученную цифру умножают на коэффициент трансформации и на коэффициент, учитывающий вероятность одновременного включения всех приборов (0,7).

Например, для дома с пониженным напряжением 170 Вольт данный расчет будет выглядеть следующим образом (с учетом пускового тока):

стиральная машина (2,3 кВт) + холодильник (0,6 кВт) + LCD телевизор (0,3 кВт) + водяной насос (1,2 кВт) + газовый котел (0,1кВт) + кондиционер (2,5 кВт) + освещение (0,7 кВт) = 7,7 кВт х 1,35 (коэффициент трансформации) х 0,7 (вероятность одновременной включения) = 7,27 кВт. Значит, нужно купить защитный прибор мощностью не менее 7,5 кВт.

Общий внутридомовой стабилизатор подключают в сеть сразу после счетчика электроэнергии. От него запитываются все потребители. Как правило, в таких устройствах имеются автоматы защиты. Они отключают ток в том случае, когда скачок или падение напряжение превышает порог стабилизации.

Обзор моделей

Обзор современных стабилизаторов для дома проще всего провести, ориентируясь на достоинства и недостатки нескольких фирменных образцов. Для этого выбраны модели, представляющие такие конкурирующие фирмы как «Ресанта», «Энергия», отечественная разработка «Штиль», а также бренд под названием Sven.

Рейтинг стабилизаторов для дома возглавляет модель от производителя «Ресанта», выпускающего изделия с прекрасным соотношением цены и качества. Приборы этой фирмы способны работать с нагрузкой различной величины (мощностью от десятков до сотен Ватт). В ассортименте «Ресанты» представлено множество однофазных моделей релейного типа, но нередко встречаются и образцы с двойным преобразованием напряжения (инверторы). Недостатков у этого бренда практически нет (кроме цены).

Вторую позицию в рейтинге занимает «Энергия» – многопрофильная компания, только недавно освоившая выпуск качественных стабилизаторов. Все модели этого производителя отличаются выверенным соотношением качества и цены и пользуются неизменным спросом у российского потребителя. К их достоинствам также относят широкий выбор различных исполнений.

Далее идет компания «Штиль», выпускающая бюджетные изделия и модели средней ценовой категории, а также образцы премиум класса. Особенно популярны электронные инверторы, не уступающие по своим возможностям современным источникам бесперебойного питания.

Устройство релейного стабилизатора напряжения

Сейчас же стоит сказать, что автотрансформатор имеет несколько отпаек – отводов от обмотки, каждый из которых формирует вторичную обмотку, с разным коэффициентом трансформации входящего напряжения. Таким образом напряжение может увеличиваться или уменьшаться, а как это работает мы рассмотрим ниже.

Кроме автоматического трансформатора еще одной важной частью любого релейного стабилизатора является – плата управления. Она содержит ряд компонентов и решений, в частности вольтметр, измеряющий входящее напряжение и цепи управления, которые отвечают за переключение режимов стабилизатора

Непосредственно коммутацией соответствующих отводов вторичной обмотки автотрансформатора с выходными контактами стабилизатора занимаются силовые реле.

Реле – это своего рода автоматический выключатель, по сигналу оно механически замыкает или размыкает электрическую цепь. В зависимости от модели прибора, количество таких реле – ступеней стабилизации, как и их тип, может различаться.

Кроме вышеперечисленного, любой электронный релейный стабилизатор так же имеет на борту предохранители, индикаторы и другие компоненты., но их мы описывать не будем, их тип и количество может сильно различаться в зависимости от модели конкретного устройства.

Сейчас же, для лучшего понимания того, как он работает, давайте рассмотрим его схему.

Стабилизаторы напряжения для отдельных приборов

Вышеуказанные советы касались в основном выбора стабилизатора для всего дома или нескольких электронных устройств.
А как быть если стабилизатор нужен лишь для какого-то отдельного устройства?
Ну например, газового котла, электронасоса,
сварочного аппарата или
стиральной машины.
Например, для автоматики котлов отопления некоторые производители создали отдельные линейки стабилизаторов напряжения, т.к.
они пользуются большой популярностью и имеют свои нюансы по выбору. Подробнее с ними можно ознакомиться по указанным выше ссылкам на статьи.

Если после прочтения этой статьи у вас все равно остались вопросы касательно выбора подходящей модели стабилизатора — обращайтесь к нашим консультантам.
Мы профессионально занимаемся продажей, установкой и обслуживанием стабилизаторов напряжения с 2009 года!
Постараемся оперативно решить Вашу проблему, подобрать оптимальную модель стабилизатора,
дать адекватные советы без навязчивой рекламы той или иной марки.
Звоните: (495) 972-00-90 или пишите: info@staby.ru.

ТОП-3 релейных устройств до 1 кВт

Сюда относятся самые дешевые и простые модели, отличающиеся ремонтопригодностью и надежной работой. Еще одна особенность в том, что при работе издается характерное щелканье.

No3. Quattro Elementi Stabilia 1000

Quattro Elementi Stabilia 1000 Устройство итальянского производства, способное справиться с самыми серьезными скачками напряжения в бытовых условиях – от 140 В до 270 В. Есть, конечно, модели с куда более высокой мощностью, но этот прибор все равно очень популярен в России. Как правило, покупают его для компьютерной техники. КПД у модели достаточно высокое – оно достигает 98 процентов. Предусмотрена защита от скачков напряжения, перегревания, поломки из-за короткого замыкания. Модель недорогая, компактная, весит всего 2,7 кг.

Плюсы

• 3-ступенчатая защита;
• отличный КПД;
• невысокая стоимость;
• компактность, небольшой вес.

Минусы

ограничения по мощности.

No2. Wester STB-1000

Wester STB-1000 Компактное напольное устройство, отличающееся бесшумной работой и простотой эксплуатации. Работает с широким диапазоном напряжения – 140-260 В (устройство имеет погрешность в 8 процентов). Предусмотрена надежная защита бытовой техники от скачков напряжения, перегревания и короткого замыкания. Имеется цифровой дисплей, на котором отображаются все необходимые сведения. Охлаждение воздушное. Допустимо использование прибора при температуре от 0 до +40 градусов. Модель работает бесшумно, обеспечивает хорошую стабилизацию. Но стоит при этом даже дороже, чем лидер этого рейтинга.

Плюсы

• бесшумность;
• отличная стабилизация напряжения;
• защита от короткого замыкания;
• отсутствие нагрева при работе.

Минусы

моргание света и щелканье, когда срабатывает реле.

No1. РЕСАНТА LUX АСН-1000Н/1-Ц

РЕСАНТА LUX АСН-1000Н/1-Ц Лидер нашего рейтинга – популярная модель, отличающаяся хорошей активной мощностью (1 кВт) и предельно простой конструкцией. Этот латвийский стабилизатор работает с напряжением в пределах 140-260 В, предусмотрена защита от помех и перегревания. Погрешность небольшая (тоже 8 процентов), и она не смущает покупателей, которые чаще всего приобретают данный прибор для бытового пользования.

Плюсы

• качественная стабилизация перепадов напряжения;
• высокое качество сборки;
• доступная стоимость;
• наличие 2-х розеток;
• надежность.

Минусы

поначалу может чувствоваться запах пластика.

Принцип работы и область применения

Релейные устройства функционируют на основе следующего принципа:

1. Входной ток подаётся на электронную схему, которая выполняет сравнение его параметров с требуемыми на выходе;
2. Вычислив разницу характеристик входного и выходного напряжения, управляющий блок подбирает необходимое для стабилизации число обмоток и количество их витков, которые нужно задействовать;
3. С помощью реле осуществляется последовательное переподключение витков каждой из трансформаторных обмоток;
4. В результате последовательного увеличения и уменьшения вольтажа на обмотках трансформатора на выход стабилизатора подаётся ток, параметры которого находятся в допустимых для нормальной работы подчинённой сети пределах.

Стабилизаторы релейного типа осуществляют переключение между обмотками достаточно быстро. Но чем интенсивнее будут скачки входного напряжения, тем заметнее будут отличаться от номинальных значений параметры выходного тока.

Релейные устройства стабилизации часто используется для защиты:

• Бытовых электроприборов;
• Систем освещения (кроме светодиодных);
• Инженерных сетей с автоматизированными системами контроля и управления;
• Лабораторного, медицинского, испытательного, электросварочного оборудования;
• Ретрансляционных и локационных станций;
• Систем навигации;
• Систем зарядки аккумуляторных батарей;
• Компьютерных и телекоммуникационных сетей.

Наиболее целесообразно использовать релейные стабилизаторы напряжения для дома или офиса, где к электросети подключены потребители с низкой чувствительностью к отклонениям выходных токовых характеристик. Во многих случаях вместе со стабилизаторами этого типа стоит дополнительно использовать блоки бесперебойного питания.

Где используют релейные стабилизаторы

Если проанализировать все плюсы и минусы релейного стабилизатора, можно сделать вывод, что он сможет справится с большинством бытовых задач. Практически везде, где не требуется точности стабилизации, но при этом нужна высокая скорость – релейный стабилизатор просто незаменим.

В частности, релейные стабилизаторы активно приобретают для выравнивания напряжения в квартире или на даче, а также в гараже. Кроме того, практически любая бытовая техника, в которой есть мотор или нагревательный элемент, например, холодильник, стиральная или посудомоечная машина, электроинструмент прекрасно работают с недорогими и быстрыми релейными стабилизаторами.

Когда падения или наоборот скачки напряжения происходят не очень часто, но всё же случаются в течении дня, например, в садоводческом товариществе, где напряжение в сети, нередко, сильно зависит от того, что делают ваши соседи в данный момент, зависимости от этого оно может стремительно меняться, релейный стабилизатор оптимальное решение.

Если же у вас есть какое-то чувствительное даже к малейшим скачкам напряжения или параметрам электрического тока, а также к точности стабилизации оборудование, например, высококачественный усилитель звука, вам следует выбрать нормализатор другого типа.

Полезная информация о стабилизаторах напряжения по поводу высокой точности

Многие стараются выбрать устройство с максимальной точностью стабилизации, вплоть до 0,5 %. Однако, как правило, отклонение в 10–15 В считается нормальным режимом работы для большинства техники. И только в редких случаях оборудование при таких отклонениях не работает или капризничает. Большая часть предлагаемых на рынке стабилизаторов обеспечивает именно такой режим работы.

Частым заблуждением покупателей является то, что приобретаемое устройство с высокой точностью стабилизации – это гарантия стабильного напряжения и отсутствие мерцания света. На самом деле, получается наоборот: чем больше точность у прибора, тем чаще он переключается, подстраиваясь под входную сеть, поэтому и лампочки не перестают мерцать. Это касается ламп накаливания и галогенок.

При установке стабилизатора симисторного и релейного типа мерцание лампочек стопроцентно будет сохраняться. Исключение составляют лишь стабилизаторы с плавной регулировкой сигнала. Это касается новых разработок стабилизаторов, таких как Вольтер. При выборе регулятора желательно руководствоваться рекомендациями от производителя или профессионалов. Можно для верности ещё почитать положительные и отрицательные отзывы в интернете на конкретную модель или бренд.

Виды стабилизаторов напряжения

Принципиальная схема стабилизатора напряжения включает 2 основных элемента, функции которых заключаются в сравнении входных параметров тока с требуемыми и регулировкой выходных характеристик. При выборе стабилизатора необходимо учитывать его основные параметры, которые должны соответствовать свойствам электросети и особенностям питающихся от неё потребителей.

В список главных характеристик любого стабилизирующего устройства входят:

• Точность стабилизации;
• Скорость реакции на изменения параметров входного тока;
• Эксплуатационная надёжность;
• Защищённость от помех;
• Срок эксплуатации;
• Стоимость.

Существует несколько технических решений, позволяющих обеспечить стабильные параметры тока в сетях электропитания различного назначения. Наиболее широкое применение получили следующие виды стабилизаторов напряжения:

Сервоприводные. Обеспечивают высокую точность стабилизации и обладают неплохой устойчивостью к сетевым перегрузкам, включая короткое замыкание. Схема стабилизатора напряжения сервоприводного типа имеет существенный недостаток – низкую скорость реакции на изменения характеристик входного тока, вследствие их целесообразно использовать для защиты потребителей, питающихся от сетей, исключающих резкие скачки напряжения на входе.

Релейные. Характеризуются завидным быстродействием, однако не способны обеспечить высокую точность и качество выравнивания выходного напряжения, вследствие чего применяются для защиты электрооборудования малой мощности.

Электронные. Работают по тому же принципу, что и релейные, но вместо коммутационных реле функцию регулировки выходного напряжения выполняют электронные ключи – симисторы или тиристоры. Устройства этого типа отличаются высокой скоростью стабилизации и надёжной защитой от резких скачков входного напряжения. К недостаткам можно отнести сравнительно большую погрешность при выравнивании выходного тока и высокую стоимость.

Электромеханические. Представляют собой разновидность сервоприводных стабилизаторов. В отличии от последних, в оборудовании этого класса вместо графитовых щёток используются ролики, обеспечивающие защиту от перегрева, высокую перегрузочную способность и продолжительный срок службы системы. Главным минусом электромеханического стабилизатора является сравнительно высокая стоимость.

Другие типы

Кроме основных типов, иногда используются стабилизаторы с другими принципами работы. Феррорезонансные вполне приемлемы для небольших домов. Принцип действия основан на явлении феррорезонанса между обмотками, намотанными на одном сердечнике и соединённых через конденсаторы. Они обладают высоким быстродействием и надёжностью. К недостаткам относится низкий КПД, повышенный уровень шума, значительный вес и размеры, высокая стоимость.

Однако их стоимость очень высока, поэтому такие устройства лучше использовать в качестве дополнительной защиты одного ценного прибора, если в электроснабжении происходят частые перепады напряжения (например, сосед ежедневно занимается сварочными работами). Но если доходы позволяют, можно приобрести мощное устройство для защиты всего дома.

Пределы регулирования

В паспорте стабилизатора указан диапазон напряжения, в котором он способен поддерживать на выходе 220 В. При перепадах, выходящих за границы диапазона, устройство отключается.

Чтобы узнать, насколько изменяется напряжение в доме, придётся в течение нескольких дней проводить замеры по утрам и вечерам, когда нагрузка достигает максимума. Своё электрооборудование при замерах должно быть подключено по максимуму. По полученным данным определяется рабочий диапазон выбираемого стабилизатора.

При выборе следует учитывать, что при работе у границ регулируемого диапазона точность поддержания выходных параметров падает до 15−18%. Длительная работа в таких условиях приводит к перегреву устройства и выходу его из строя.
Кроме этого, возможны частые отключения.

Какие типы стабилизаторов напряжения подходят для частного дома и дачи?

В настоящее время большинство представленных на рынке бытовых стабилизаторов можно разделить на четыре категории в зависимости от принципа их действия:

• электромеханические;
• релейные;
• полупроводниковые (симисторные и тиристорные);
• инверторные.

Тип стабилизатора	Описание принципа работы
Электромеханические	Устройства этого типа имеют специальный подвижный контакт. Если входное напряжение не соответствует норме, то он перемещается по обмотке автотрансформатора и изменяет количество включенных в работу витков до числа, обеспечивающего коэффициент трансформации, при котором входное отклонение будет нейтрализовано.
Релейные и полупроводниковые	Устройства этих типов иногда называют ступенчатыми или дискретными стабилизаторами. В процессе их работы напряжение регулируется не плавно, а скачкообразно – с резким переходом от отклоненного значения к номинальному значению. В данных стабилизаторах, как и в электромеханических, важную роль играет автотрансформатор – при некачественном входном напряжении его обмотки коммутируются так, чтобы их выходное напряжение имело характеристики максимально приближенные к номинальным.
Инверторные	Устройства четвертой категории построены на основе прогрессивной технологии двойного-бестрансформаторного преобразования энергии. Такие приборы дважды меняют вид приходящего из сети напряжения: сначала превращают переменное входное в промежуточное постоянное, затем из промежуточного постоянного генерируют выходное переменное, освобожденное от сетевых искажений и колебаний.

Существуют стабилизаторы, построенные и на основе других принципов действия. Однако мы не будем их рассматривать в контексте подбора устройства для частного дома и дачи, так как они либо морально устарели и не выпускаются в настоящее время, либо выпускаются малыми партиями и не рассчитаны на работу в подобных условиях.

Что касается устройств из вышеназванных категорий, то электромеханические и релейные модели имеют серьезные недостатки: невысокую скорость срабатывания (для первых) и низкую точность стабилизации (для вторых). В условиях частых и сильных сетевых колебаний и то и другое не позволит обеспечить защиту приемлемого уровня. Поэтому велика вероятность того, что электромеханические и релейные приборы окажутся просто бесполезны при характерных для частного сектора проблемах электроснабжения.

В полупроводниковых моделях недостатки, свойственные электромеханическим и релейным устройствам, сведены к минимуму, а в инверторных – вообще исключены. Изделия именно этих двух категорий следует рассматривать как первоочередное средство для повышения качества электрической энергии в частном доме или на даче.

Преимущества реле

Несмотря на то, что реле не способны удерживать напряжение в нужных пределах, они достаточно часто применяются в схеме защиты от перенапряжения. Этому способствуют следующие их преимущества:

1. Гарантированное отключение электричества при критических скачках напряжения. При кратковременной продолжительности такого скачка питания включается сразу после возврата сети в нормальное состояние. Реле уже через 1 с готово снова автоматически включить цепь.
2. Малые габариты. Вся схема защиты на основе реле легко помещается во входном щитке, даже когда монтируется несколько устройств (минимальное и максимальное реле).
3. Удобный монтаж. Современные реле выполнены так, чтобы могли устанавливаться на стандартную DIN-рейку, а провод цепи легко и быстро закрепляется в клеммном зажиме. При защите отдельных бытовых приборов можно использовать модель реле, которая просто подключается в розетку.
4. Доступная цена. Стоимость реле значительно ниже стоимости стабилизатора. Покупка даже нескольких таких устройств обойдется заметно дешевле, чем одного стабилизатора.
5. Бесшумность работы.

Достоинства и недостатки в сравнении с электронными

Список плюсов стабилизаторов напряжения релейного типа содержит:

1. Компактность;
2. Широкий диапазон входных параметров тока (100-280 В для однофазных сетей);
3. Широкий диапазон рабочей температуры (-40…+40оС);
4. Относительно небольшой шум при работе;
5. Невысокую чувствительность к искажениям и частотным изменениям входного тока;
6. Долговечность (срок службы около 10 лет);
7. Невысокая стоимость.

К основным недостаткам релейных стабилизаторов относят:

1. Высокую погрешность стабилизации (+/-5-8% от номинального значения);
2. Быстрый износ релейных коммутаторов под воздействием механических и импульсных токовых нагрузок;
3. Ступенчатое выравнивание напряжения;
4. Обострение скачков выходного напряжения при значительных проседаниях или всплесках характеристик тока на входе;
5. Снижение скорости реакции стабилизатора при повышении точности выравнивания параметров тока.

Самые популярные производители

Сегодня существует более десятка российских и зарубежных компаний, успешно производящих стабилизаторы напряжения. Продукты каждой из них отличаются по дизайну, производительности, типу питания и способу стабилизации. У каждой компании есть схожие по параметрам продукты. Но лишь во время использования их в деле мы узнаём как о плюсах, так, к сожалению, и о минусах. Некоторые компании уже потеряли квоту доверия, но остальные, благодаря качественной продукции, стараются держать марку.

Вот какие производители популярны в нашей стране у потребителей:

Российские бренды – Полигон, Норма М, Стабвольт, Каскад;

Китайские бренды: Solby, Fnex, Sassin, Вольтрон, Вото;

Западные бренды: Ortea, Orion.

Зарубежные бренды хотя и качественнее, но уступают по уровню спроса китайским и российским продуктам. Причина нелюбви российских потребителей кроется в ценах. Если отечественный продукт весьма неплох и значительно дешевле, то зачем переплачивать?

Фото: www.elvs.su

Плюсы и минусы стабилизаторов напряжения

Покупкой стабилизатора напряжения чаще всего задумываются владельцы частных домов, строения которых значительно удалены от подстанции. Особенно заметна просадка напряжения зимой и летом. В зимний период года работает электроотопление, а летом — кондиционеры. И если ваш дом будет расположен в последних рядах от подстанции, то просадка напряжения будет существенной.

Вследствие этого в доме не тянет микроволновка и другие приборы. Вода в водонагревателе нагревается почти сутки, и светодиодные лампы мигают или попросту не загораются. Все это дело рук плохого напряжения, и стабилизатор способен решить данную проблему, раз и навсегда.

Какие недостатки бывают

Однако после покупки стабилизатора напряжения многие сталкиваются со следующими трудностями:

Стабилизатор не вытягивает по нижнему порогу напряжения. Нужно знать, что в каждом стабилизаторе напряжения есть нижний и верхний порога отключения. Если напряжения на линии выше или ниже данного параметра, то, стабилизатор не включится.

Существенное падение мощности. При слишком низком напряжении, например, в 160 Вольт, стабилизатор не сможет выровнять его до 220 Вольт. Кроме того, существенно упадёт мощность стабилизатора напряжения. Вместо заявленных 5 кВт, стабилизатор выдаст ровно вполовину меньше. Если на приборе есть шкала нагрузки, то вы непременно это заметите.

• Электричество в доме может все время пропадать. Это второй недостаток стабилизаторов. Ведь если параметры входящего напряжения будут «критическими», то стабилизатор напряжения не сможет работать должным образом. И если без него у вас хотя бы будут гореть лампочки, то вот с установкой данного оборудования, освещение пропадёт полностью.
• Проблема с вводными автоматами. Если в доме стоят вводные автоматы на 16 Ампер, а в стабилизаторе на 32 Ампера, то, могут возникнуть проблемы с частым их выбиванием. По возможность нужно заменить вводные автоматы на те, которые соответствуют заявленной нагрузке.

Небольшой срок эксплуатации. Если качество электроэнергии все время оставляет желать лучшего, и оно практически всегда низкое, то стабилизаторы будут частенько выходить из строя. Происходить это будет периодически: то реле нагрузки полетит, то выйдет из строя плата управления из-за перегревания.

В общем, покупка стабилизатора напряжения сопряжена, как плюсами, так и минусами, о которых также нужно знать. Поэтому прежде чем покупать стабилизатор все правильно рассчитайте в плане нагрузок или посоветуйтесь с опытным специалистом в данном вопросе.

Как выбрать стабилизатор напряжения 220 В для дома: некоторые советы и рекомендации

Для того чтобы понять, какой стабилизатор напряжения выбрать для частного дома, необходимо ответить для себя на следующие вопросы:

• Какова суммарная мощность оборудования, которое будет к нему подключено или какого номинала автомат установлен на вводе;
• Сколько фаз планируется подключить к стабилизатору;
• Каков требуемый диапазон входного напряжения;
• Точность выходного напряжения.

Остальные вопросы, такие как быстродействие и ценовая категория уже не столь важны и их решать придется каждому, исходя из своих пожеланий и возможностей.

На некоторых устройствах сразу два электронных табло – входное и выходное напряжение

Для чего нужно использование байпаса

Необходимость использование байпаса возникает не очень часто. Тем не менее, к таким ситуациям нужно быть готовым и знать когда может случиться такая необходимость. Переключение в режим обхода стабилизирующего устройства может быть вызвано рядом причин, таких как:

• Продолжительное и стабильное напряжение в питающей сети. Нормальный режим электроснабжения позволяет исключить стабилизатор из работы, тем самым увеличив срок его жизни.
• Необходимость профилактических работ в самом устройстве.
• Напряжение на входе очень низкое либо слишком нестабильное. Стабилизатор не может справиться со своими обязанностями. В этом случае достаточно обеспечить хотя бы освещение и устройство можно временно отключить.
• Мощность временно подключаемого оборудования больше возможностей стабилизатора (сварочные работы, мощный насос и т.п.), а входящее напряжение стабильно.
• Необходимость проведения строительных работ с большим выделением пыли и влаги. В этом случае регулятор лучше не использовать и закрыть материалом, исключающем его загрязнение.
• Выход из строя стабилизатора.

В иных случаях использование режима байпас нежелательно.

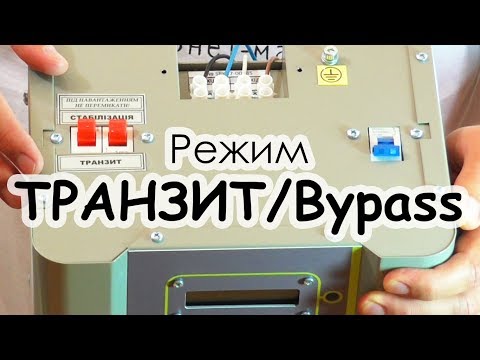

Watch this video on YouTube

Watch this video on YouTube

В качестве заключения можно сказать, что возможность переключения в режим байпас является необходимой опцией стабилизатора. С его помощью можно легко и быстро обеспечить подачу электропитания в обход устройства. При выборе стабилизатора, из двух равных, лучше выбрать модель с байпасом.

Какие типы и виды стабилизаторов напряжения для дома существуют?

Что такое частотный преобразователь, основные виды и какой принцип работы

Как подобрать стабилизатор напряжения для частного дома или квартиры?

Какой стабилизатор напряжения нужен для холодильника

Как подключить однофазный стабилизатор напряжения на весь дом?

Способы защиты электрической сети квартиры или дома от скачков напряжения
