Лестница на металлокаркасе с деревянными ступенями чертеж

Подготовительная часть процесса

Результат зависит не только от качества сварных швов, но и от точности замеров

Чтобы сделать каркас лестницы из металла своими руками, нужно тщательно подготовиться к работе.

Разберемся, какие действия стоит выполнить на этой стадии, чтобы основной этап прошел быстро и результат радовал вас долгие годы:

Проведите все необходимые замеры

Очень важно знать точные параметры пространства, которое можно выделить под сооружение лестницы. От этого напрямую зависит и выбор типа конструкции, и ее размер

С помощью рулетки измерьте длину, ширину, высоту и все данные обязательно выпишите на лист бумаги, чтобы ничего не перепутать и не наделать ошибок в дальнейшем;

Чем больше места — тем удобнее лестница, помните об этом

Определитесь с примерной конфигурацией конструкции. В наше время в интернете есть огромное количество информации, и найти вариант, который подойдет для вашего дома или квартиры, не составит труда. Не нужно выбирать то, что только нравится вам, а стоит найти такие решения, которые впишутся в ваше пространство и будут хорошо сочетаться с окружающей обстановкой;

Сложный металлический каркас для изготовления лестницы лучше не выбирать, если у вас немного опыта

Проверьте прочность стен и несущих элементов. Очень часто оказывается, что стены недостаточно надежны, и крепить к ним лестницу небезопасно, поэтому приходится включать в конструкцию дополнительные опоры, чтобы уменьшить нагрузку. Если у вас есть сомнения по этому аспекту, то лучше усилить конструкцию, чтобы обезопасить себя;

Прочность стен важна не меньше, чем прочность лестничного каркаса

Соберите все необходимые материалы и инструмент. Нет ничего хуже, чем останавливать работу из-за отсутствия какой-то мелочи. Поэтому заранее разберитесь, что понадобится, чтобы потом не ездить по магазинам. Перечень будет подробно разобран ниже;

Каждый этап работы необходимо контролировать с помощью измерительного инструмента

Подготовьте рабочее место. Процесс самостоятельного производства металлического каркаса лестницы требует наличия ровной поверхности, на которой вы сможете точно выкладывать элементы, чтобы получить готовые узлы с идеальной геометрией. Работать можно как на полу, так и на верстаке или большом столе, который несложно собрать из досок или деревянных щитов.

Для сварочных работ подойдет и металлическая платформа подходящего размера

Материалы для лестницы с металлическим каркасом

Основные материалы, что можно использовать для изготовления такой лестницы: металл, дерево и бетон. По прочности лидирующее место занимает бетон, но он не всегда является уместным из-за своих габаритов. Для уютных домиков с небольшой площадью лучше использовать дерево, это будет очень эстетично и интересно. Кроме этого, такой вариант экологичен, что очень популярно в 2018 году. Единственный недостаток такой лестницы – относительно невысокий уровень прочности.

Достаточно компактным, прочным и интересным вариантом станет лестница из металла. Сейчас предоставляется множество вариантов с хорошей прочностью. В качестве отделки может использоваться ручная ковка. Однако, далеко не всем приятен холодный металл, поэтому лучше всего использовать комбинацию металла и дерева.

Типы конструкций

В целом сейчас предлагается много типов конструкций и видов, поэтому следует выделить лишь основные:

1. Винтовая – спиральный тип лестница, зачастую используется в домиках с ограниченным пространством. Ступеньки трапециевидного типа, располагаются вокруг металлической трубы, крепятся к ней узкой стороной. Проста в установке, производится на месте, дополнительная подготовка не потребуется. Для заказа лестницы достаточно знать габариты помещения и высоту первого этажа.

2. Маршевая лестница – представляет собой непрерывный ряд. Занимает много места и может устанавливаться только в домах с огромной жилой площадью. Если лестница получается длинной, то ее можно разбивать пролетами (небольшими плоскими площадками).

3. Подъем на наклонных балках. Балки представляют собой опору, ступени укладываются сверху. Зачастую в качестве металла здесь используют двутавры, швеллеры и профильные трубы.

4. Ступени из стены. В этом случае одна из сторон крепится к стене, есть консольный и больцевый варианты. В первом случае нет никаких перемычек, ступени просто висят в воздухе. Во втором варианте с больцами используются соединяющие металлические элементы, ограждающие внешнюю сторону ступеней. Не используется в случае, если дома есть пожилые люди или дети.

5. Лестница на тетиве. В целом принцип аналогичен косоуру. Разница лишь в том, что здесь ступени вставляют в пазы, что предназначены для этого и являют собой небольшие гнезда.

6. Хребтовая лестница. Этот вариант является самым оригинальным и интересным. Все элементы соединяются таким образом, что внешне это похоже на реальный хребет.

Всего существует три основных вида каркасов из металла:

• Закрытый. В стандартном варианте состоит из двух косоуров, изготовленных из швеллера и сваренных из металла ступеней.
• Распашной. Включает в себя 3 элемента: два узких сходящихся марша к одному, что шире за них. Устанавливается только в домах с большой площадью.
• Открытый. За основу берется профильная труба. Подступенников в этом варианте нет, а косоур используется лишь один, располагается в центре.

Классификация

Межэтажные лестницы, применяемые в частных домах можно разделить на следующие виды:

• Маршевые;
• Лестницы, имеющие в конструкции специальные болты как элемент крепления — больцы;
• Винтовые.

Частный дом любого типа чаще всего оснащается лестницей маршевого типа. В конструкции она имеет марши, состоящие из нескольких ступенек, разделенные между собой площадками. По ней удобно подыматься-спускаться, но она обычно занимает очень много места. В качестве крепления ступенек применяются косоуры, либо тетива.

Маршевые лестницы в свою очередь делятся на:

• Закрытого и открытого типа (наличие или отсутствие в конструкции подступенников – их различие);
• Поворотные (вместо площадок используются забежные ступеньки);
• Четвертьоборотной конфигурации;
• Полоборотного типа;
• Круговой формы.

Лестница на больцах имеет в своей конструкции специальные крепежные элементы – штыри с нарезанной резьбой, с помощью которых элементы конструкции соединяются между собой, прикрепляются к стене. Подступенники – отсутствуют, благодаря чему лестница приобретает необычный воздушный вид. Может быть как компактного, так и растянутого вида. Отличается надежностью, прочностью.

Расчет ее технических параметров достаточно сложен для самостоятельного изготовления.  Но – ее можно сделать под заказ, или приобрести в разобранном виде, учитывая необходимые размеры.

Когда помещение имеет небольшую площадь, идеально, эстетично вписывается в интерьер межэтажная лестница винтового типа. Крупногабаритные предметы, мебель переносить будет неудобно, но громадный плюс – экономия пространства, перечеркивает этот недостаток. Вполне доступна для сборки самостоятельно при умении работать с деревом, металлическими конструкциями.

Для частного дома подойдет модель, имеющая в конструкции клиновидные ступени и стойку, монтируемую одной стороной в пол, другой – в межчердачное перекрытие.

Красивые примеры

Отлично смотрятся строгие двухмаршевые лестницы из металлокаркаса с деревянными ступенями. Они просты и элегантны, прекрасно вписываются в интерьер.

Лестницу с перилами и ступенями из дорогого сорта дерева украшают деревянные столбики и кованое обрамление.

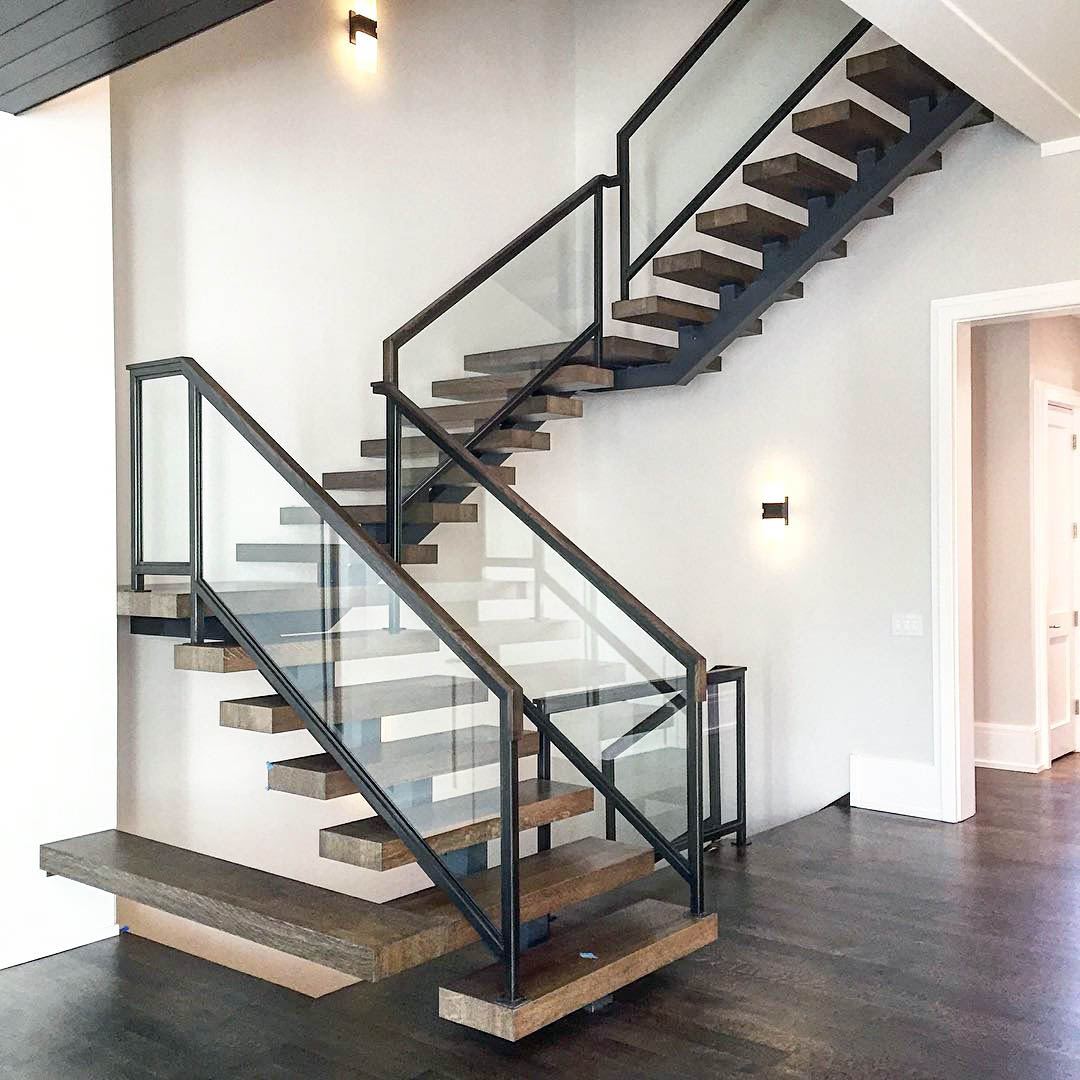

Такой вариант необычен односторонними стеклянными перилами.

Металлические лестницы в деревянном оформлении – это стильное и практичное направление. При их изготовлении следует тщательно продумать стиль, а затем превратить задумку в реальность.

Подробная видеоинструкция наглядно демонстрирует полный цикл обшивка металлической лестницы деревом.

Установка ступеней

Перед установкой ступеней необходимо наметить и рассверлить отверстия под саморезы. Что бы не просверлить ступень насквозь, используем ограничитель.

Прижимаем ступень к каркасу саморезами, предварительно нанеся герметик на верхнюю поверхность каркаса.

После закручивания, саморез полностью спрячется внутри металлического профиля, а отверстие закроется заглушкой.

Потому что, при эксплуатации саморезы немного разбалтываются, а вот клей не дает шевелиться ступеньке и соответственно лестница не скрипит. Да, металлические лестницы обшитые деревом скрипят, если не правильно их обшить.

Так же срип возникает при соприкасании деревянной ступени и так называемого плинтуса. Плинтуса делаются вдоль лестницы и стены, что б при мытье ступеней не испачкать стены.

Внизу страницы сайта есть ссылки как мы сделали облицовку лестниц деревом и на них установили деревянные плинтуса. На тех страницах Вы также можете посмотреть стоимость отделки лестниц из металл разными породами дерева.

Фото наших работ и цены на отделку лестниц на металлокаркасе.

Отделка лестницы из металла деревом из бука и сосны подробнее Облицовка деревом металлической лестницы из дуба подробнее Обшивка лестницы из металла ступенями из сращенного бука подробнее Отделка металлической лестницы деревом из цельного бука и сосны подробнее

Цены на разработку дизайн проекта отделки лестницы с кованным ограждением например, стоит от 15 000 рублей. В дизайн проект разработанный нашими специалистами войдут наши рекомендации по выбору древесины, краски, кованного или деревянного ограждения по маршу лестницы.

Мы можем сделать проект любой лестницы, стоимость проекта лестницы у нас 12 — 15 тысяч рублей в среднем. Эскизный проект лестницы с расчетами (длина необходимого размера тетивы, высота и проступи ступеней, угол наклона лестницы) стоит от 5 000 рублей.

Обшивка металлической лестницы деревом своими руками

Боковая деталь для обшивки лестницы

Отделку железных конструкций можно делать частично или полностью. Процесс имеет свои тонкости:

1. Работу нужно начинают с вырезания поступи и подступенка. Не нужно предварительно делать ступеньки, а потом подгонять их под единый размер.
2. Отверстия для саморезов делают с обратной стороны металлического профиля. Материал для обшивки прикрепляется снизу каркаса, при этом делать сквозные отверстия в дереве не нужно.
3. Балясины размещают по такому же принципу, как и при работе с бетонными лестницами. Оптимальное расстояние на маршах составляет 90, 130 и 220 мм. Закрепляются элементы при помощи анкерных шпилек.
4. Может быть допущено расхождение между ступенями по высоте. Ее максимальный показатель составляет 9,5 мм. Если разница превышает это значение, нужно уравнивать.
5. Оптимальная высота подступеней должна быть от 150 до 180 мм, а ширина от 270 до 320 мм. Показатель рассчитывался на основании размеров человеческого шага. Если в процессе обшивки сделать отклонение от указанных параметров, это станет причиной проблемы в эксплуатации лестницы.
6. Для каждого сорта древесины характерны свои индивидуальные особенности, которые учитываются в работе. Но для всех пород есть общий показатель. Нельзя использовать свежесрубленное дерево. Максимальная влажность должна быть 12%.

Монтаж каждой деревянной детали на металлический каркас

Пошаговая инструкция по обшивке лестницы на металлокаркасе деревом:

Нужно узнать размеры подступенков и ступеней. Работа должна проводиться очень аккуратно и внимательно. Полученные данные фиксируют на отделочном материале. Рекомендуется ставить номера на все элементы обшивки, так как параметры могут отличаться друг от друга.
Части декорирования вырезают из досок, затем подгоняют их по размерам ступеней. Лучше всего над каркасом сделать небольшие навесы. Они изготавливаются из фанеры, вырезаются отдельно для каждой ступеньки, учитывая размеры обшивки. Полученные элементы монтируют на металлический каркас. Благодаря этому можно скрыть перекос и дефекты конструкции. Для укладки фанеры используют монтажный клей

Перед его применением нужно обратить внимание на состав. Он должен подходить для металла и дерева.

Поступи закрепляются при помощи саморезов внизу и вверху

При установке части обшивки снизу в местах фиксации крепежа нужно учитывать высоту поступи. Если этот момент упустить, саморез может пройти насквозь.
Элементы отделки редко крепят сверху. Это нарушает эстетичность внешнего вида конструкции. Но такой вариант выгоден в плане затраты времени на работу. Саморезы плотно вкручивают в доски, они должны быть полностью утоплены. Затем их перекрывают шпаклевкой или используют для этих целей мебельные заглушки. Обязательно в процессе работы применяют строительный уровень.
Для обшивки внутренней стороны каркаса подойдет вагонка или гипсокартон. Деревянные элементы обрабатывают лаком. Лестницей можно пользоваться после полного высыхания покрытия.

Виды лестниц на металлокаркасе

Все лестницы в первую очередь подразделяются по типу, форме и назначению. Лестницы на металлическом каркасе не исключение и делятся на:

Маршевые – к таким лестницам относятся как простые прямые лестницы, так и многомаршевые конструкции с поворотными площадками или забежными ступенями. Использование маршевых лестниц допустимо и внутри помещения, и на улице. Являются самым широко используемым типом лестниц.

Винтовые – встречаются намного реже, чем маршевые, возможны варианты использования винтовой лестницы как вспомогательной, не основной. Могут быть настоящим украшением помещения. Очень удобны в небольших домах, для их возведения достаточно площади 1,5 м2. Использование также допустимо как внутри помещения, так и снаружи.

Все вышепредставленные варианты часто комбинируются с деревом, стеклом, пластиком. В таких сочетаниях металлический каркас лестницы выступает в качестве «скелета», задача которого обеспечить жесткость и надежность конструкции.

Изготовление каркаса

Сложность в работе с металлическими элементами состоит в том, что это потребует навыков обращения со сваркой и аккуратности при выполнении швов. Прежде чем приступить к активным действиям, необходимо изучить методы изготовления металлокаркаса и произвести расчёты. Для того, чтобы работа проходила быстрее, не лишним будет сделать небольшой чертёж будущего изделия. На несущие косоуры действуют значительные нагрузки, которые следует предусмотреть при расчёте.

Черновой каркас подойдёт для тех, кто не уверен в своих навыках сварщика, ведь его потом можно зашить и в случае ошибки в расчётах, а полученные недочёты – исправить.

Процесс создания каркаса

При выполнении лестницы на черновом каркасе требуется рассчитать потребность в материалах. Это будет зависеть от того, конструкцию какого размера планируется изготовить. Если вы приняли решение делать лестницу из швеллеров, то работы будут состоять из двух этапов :

1. Изготовление косоура – одного или двух, в зависимости от конструкции. При ширине лестничного марша более 90 сантиметров рекомендуется применять два косоура для увеличения прочности.
2. Для изготовления ступеней применяют швеллеры. Из них необходимо сварить жёсткую рамку в соответствии с произведёнными расчетами. Для основы ступеней применяют уголки, которые приваривают на грани швеллера. Они будут опорой для проступи.

Лестница 180 градусов: расчет поворотных ступеней

Конструкция с поворотными ступенями дает возможность выгодно сэкономить площадь. Кроме того, забежные ступени смотрятся изящно и стильно, а по безопасности (если расчеты проведены с учетом государственных стандартов, строительных норм и правил) не уступают одноуровневым площадкам.

Забежные ступени можно рассчитать при помощи:

1. Метода подъема. В основе способа лежит использование оси координат. По оси х размещаться высота подступенок, по у – ширина ступени. Область поворотных ступенек, в этом случае, выделяется окружностью, равномерно делится на секторы и переносится на проекцию с учетом оптимальных величин и особенностей схемы.
2. Метода пропорции. Основан на равномерном размещении основных ступеней касательно поворотных. Поворотные ступени, в этом случае, строятся по средней линии марша (которая смещается к центру поворота) и средней оси поворотной площадки. Расчеты основываются на оптимальных значениях ширины проступи в наиболее узком месте и в области пересечения сторон ступеней со средней линией марша.

Установка своими руками

Установка деревянных лестниц на металлокаркасе своими руками вполне реальная затея. Монтаж и изготовление не займут много времени и усилий. В настоящее время придумано несколько вариантов подобных работ. Чтобы максимально облегчить изготовление, необходимо задуматься над установкой уже готовых каркасов. Эти каркасы собираются из отдельных элементов. Далее элементы монтируются в целые пролеты и крепятся друг к другу.

Стоит знать, что подобно созданные лестницы в дальнейшем периодически необходимо осматривать. Профилактика необходима, чтобы избежать появление люфтов и растяжку соединительных элементов. Лестницы из металлокаркаса, сваренные с применением швеллеров, уголков металла, устанавливают во время постройки дома на этапе отделки.

Металлические лестницы с деревянными ступенями

Если вы строите себе загородный коттедж в два и более этажей, как на фото, значит, вам никак не избежать строительства лестницы. Отличным выбором будет конструкция на металлическом каркасе, благодаря присущим таким конструкциям преимуществам:

• Относительно низкая цена. При прочих равных условиях лестничный марш из металла обходится значительно дешевле аналогичной конструкции из бетона или дерева
• Надежность.

Дизайн отделки деревом

• Долговечность. Защищенный от коррозии металл не теряет своих свойств со временем, не прогибается под собственным весом, как это свойственно дереву, не крошится подобно бетону.
• Технологичность. На каркасе из металла можно смонтировать конструкцию практически любой конфигурации.
• Возможность выдерживать большой вес. Это особенно полезно, если вы планируете устанавливать на втором этаже тяжеловесную мебель или сантехническое оборудование.
• При этом сами металлические конструкции обладают меньшим весом, чем деревянные или бетонные той же конфигурации.

Цельнометаллические лестницы для внутренних интерьеров применяют сравнительно редко. Во-первых, по эстетическим соображениям: цельнометаллическая конструкция больше подойдет для производственного помещения или отсека корабля.

Во-вторых, каждый шаг по металлу отдается характерным гулким звуком. Гораздо чаще внутри дома ставят комбинированную стальную лестницу со ступенями из дерева. Такое сочетание позволяет объединять в одной модели преимущества обоих материалов.

Конструкция комбинированных лестниц

Металлический каркас комбинированных лестниц выполняется, как правило, в виде опорных балок и может быть двух типов:

• Тетивы – опорные балки, охватывающие с торцов ступени, которые при этом вставляются в специальные пазы.
• Косоуры – другой тип каркаса, представляющий с собой стальные балки обычно из прокатного профиля, на которые сверху на специальную гребенку укладываются ступени. Такой вид каркаса не требует, в отличие от тетивы, трудоемкой вырезки пазов, поэтому косоуры широко применяют в индивидуальном строительстве.

Сами ступени делаются из различных пород дерева, таких как дуб, бук, ясень, сосна. Ступени из твердых пород древесины, например, дубовые, не требуют дополнительной опоры. Если же твердость материала недостаточна, либо от ступеней требуется дополнительная надежность, ступени устанавливаются на дополнительные поперечные профили из металла.

Комбинированные лестницы своими руками

При строительстве своими руками, можно значительно сэкономить время и силы, используя предлагаемые в богатом ассортименте сборные лестничные марши. При необходимости собирают двух-трехмаршевую конструкцию с дополнительными площадками (фото).

При строительстве частных домов обычно используют классическую схему каркаса из двух параллельных опорных балок. Экзотика вроде моделей на одной боковой балке требует сложных работ по вмонтированию ступени в кладку либо паз стены. Если ширина марша превышает 2,5 м, каркас дополняется дополнительной центральной балкой.

Деревянные детали красятся либо вскрываются лаком, с сохранением натуральной фактуры дерева, части из металла красятся в тон деревянным либо обшиваются панелями из дерева, от чего вся лестница приобретает вид цельнодеревянной конструкции.

Дерево – материал сложной структуры, которая, несмотря на все меры по консервации, не остается неизменной. Нередко через некоторое время после окончания строительства деревянные части начинают издавать характерный скрип. Чтобы избежать этого рекомендуется устанавливать ступени не непосредственно на металл, а на прокладки из фанеры.

Если лестница представляет собой закрытую конструкцию, низ деталей из дерева желательно покрыть слоем гидроизолирующего материала, чтобы избежать отсыревания дерева из-за конденсирующейся влаги.

Союз дерева и металла: элегантность комбинированной лестницы

Выбирая лестницу в свой дом, хозяин ориентируется на несколько ключевых факторов. Что люди хотят видеть в своей лестнице? Безусловно, надежность конструкции – на первом плане. Другие важные характеристики – экологичность, эстетичность, красота, оригинальность, визуальная и физическая легкость сооружения. А знаете ли вы, как объединить все эти прекрасные качества в одно и получить совершенную конструкцию, то есть и эстетичную, и легкую, и прекрасную? Ответ: этими качествами обладает современная металлическая лестница с деревянными ступенями.

Дерево и металл: убойное сочетание!

Разные материалы всегда очень интересно смотрятся вместе. Комбинированные изделия – живые сами по себе и вносят в окружение элемент разнообразия, изюминки. Согласитесь, монолитная деревянная лестница хоть и благородна, но все же выглядит, как глыба дерева, то же самое можно сказать о сплошной каменной или металлической конструкции.

Другое дело – лестница на металлических косоурах с проступями из дерева. А если ансамбль венчают тоненькие стойки ограждения (кованые или из нержавейки), то перед вами идеал лестничного пролета. Тут присутствует желаемая легкость (что особенно актуально в маленьком помещении), и изящество, и шик, и бездна вкуса.

Преимущества комбинированной лестницы

Комбинированные конструкции обладают совершенно уникальным свойством вбирать все лучшее от составляющих их материалов:

• Так, металл дарит легкость, строгость и стройность очертаний.
• Дерево – тепло натурального материала и красивую фактуру.
• Кованые и чугунные элементы – роскошь, красоту и богатое обрамление.

Для каркаса применяют легкие и прочные металлы, с высокой устойчивостью к коррозии. Его по желанию заказчика обшивают деревом. Внешне такая конструкция выглядит как полностью деревянная. Часто выполняют облицовку не только каркаса (тетивы), но и ступеней и подступенков. Но все же элегантней выглядит пролет с четким рядом ступеней, отличающимся от остальных элементов своим цветом и фактурой.

Забежные ступени: кружевной металл

Когда в помещении немного места, положение спасает изысканная винтовая лестница с забежными ступенями либо ее «сестра» – воздушная лестница на больцах также с забежными проступями. Для ступеней винтовых лестниц часто используют металл. А чтобы конструкция смотрелась еще более легкой и нарядной, проступи делают ажурными. Просто шикарно выглядит чугунная спираль. И не думайте, что чугун утяжеляет лестницу! Посмотрите на фотографию. Разве она не парит в воздухе?

Металлическая лестница, комбинированная деревянными элементами, намного выигрышней просто конструкции из металла или из дерева. Она прочней и одновременно легче своих монолитных собратьев.

Если вы хотите поселить в своем доме совершенно уникальную вещь, остромодную и одновременно раритетную, – вам нужны затейливые чугунные орнаменты. Такая лестничная спираль станет украшением дома и вашей гордостью. Но кроме внешней безусловной красоты, «кружевная» спираль обладает высокой надежностью и прочностью. Ее можно установить на улице, поскольку чугун – неимоверно стойкий к внешним воздействиям материал.

А если говорить о безопасности хождения по «дырчатым» чугунным ступеням, то они совершенно не скользкие. Всяческие бугорки, отверстия, кромки узора проступи не дают ноге скользить.

Вы насладились зрелищем прекрасных созданий – элитных лестниц, комбинированных и металлических? Посмотрите еще тематическое видео. А мы ждем от вас рассказов о ваших взглядах на комбинации материалов в лестничном семействе.
