Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

Как сделать поле фильтрации своими руками (инструкция по монтажу, земляным работам, укладке труб и наладке)

Работы по подготовке поля фильтрации для септиков включают несколько фаз:

Фаза 1 – подготовка места для закладки труб

Предлагается два способа:

• вырыть котлован;
• сделать несколько траншей

Раскладку труб делают с учетом промерзания почв для данной местности. Котлован должен иметь наклон 1.5-2.0 см на погонный метр трубы.  Чтобы обеспечить самотек жидкости. Нижнюю часть котлована засыпают гравием (30-40 см), в который иногда, при необходимости, укладывают водосборные трубы для отвода воды в сборный резервуар. Котлован засыпают фильтрующим песком (до 1 метра).

Фаза 2 – укладка дрен

На подготовленное таким образом фильтрующую подушку укладывают дрены.

Фаза 3 – установка вентиляции

Установка вентиляционных труб создает благоприятные условия для развития аэробных бактерий. Это повысит уровень качества биологической очистки. Для вентиляции используют пластиковые трубы. Они выступают над землей на 0,5 метра.

Фаза 4 – финишная засыпка грунтом и обслуживание

После кладки и установки вентиляции, трубы засыпают щебнем (до 50 см), укрывают геотекстилем для защиты от заиливания, и засыпают финишным грунтом

Утрамбовывать землю следует с осторожностью. Статистика показывает – аэрационные поля для септика надежно служат 7 лет

Поле фильтрации в глинистой почве и суглинке

На глинистой почве тоже создают поля фильтрации для септиков, несмотря на то, что глина плохо пропускает жидкость. При проведении работ надо предпринять следующие меры:

• использовать тонкие трубы небольшого диаметра;
• увеличить протяженность траншеи или котлована. Это снизит нагрузку на единицу площади;
• дно выстилается слоем песка в 70 см;
• слой щебня потребуется увеличить на 30% для усиления водонепроницаемости.

Важно! Пропускная способность почв из песка около 30 л/сут на 1 погонный метр трубы. Для почвы с высоким содержанием глины почти в 10 раз ниже

Поле рассеивания при высоком уровне грунтовых вод и риске подтопления

На площадях с повышенным подъемом грунтовых вод, дренажное поле для септика создают в виде насыпи. Есть ряд особенностей при формировании этого сооружения:

• насыпь позволяет достигнуть нужного расстояния до уровня воды в 1,5 метра;
• требуется защита от промерзания;
• высадка растений с небольшой корневой системой;
• потребуется установка для перекачки воды (фильтрационное поле выше уровня подачи жидкости из септика).

Эти мероприятия повысят стоимость сооружений по сравнению с классической схемой очистки.

Обустройство поля фильтрации на рельефе с уклоном

Поле орошения для септика следует устраивать на открытом месте с ровным рельефом. Уклон на фильтрационном поле для септика должен составлять не более 2.0 см на метр.  В таких условиях жидкость стекает естественным путем. Если уклон участка превышает допустимые нормы, то потребуется изменение рельефа, создание ступенчатого профиля.

Септик с полем фильтрации

Септик – емкость для отстаивания и очистки воды до 40-50%. Конструкция оснащена фильтрами. Они позволяют отстаивать и очищать воду до 40-50%.

Септик – это лишь часть очистного сооружения, устройство для грубой очистки. Производители предлагают несколько разновидностей септиков, но все они требуют дополнительной очистки стоков после них. Чтобы достичь полноценной работы очистной установки, необходимо строить дренажное поле для септика, которое можно сделать своими руками.

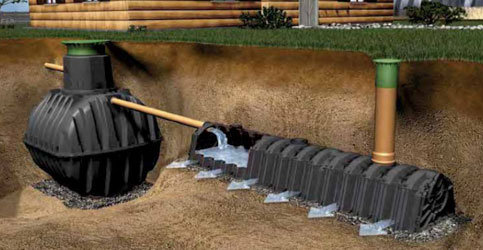

Дренажный тоннель (как замена фильтрационного поля)

Иногда поле аэрации для септика заменяют дренажным тоннелем. Устройство не требует отдельного места на участке. Над ним доступно устраивать различные сооружения.

К недостаткам тоннелей следует отнести высокую цену. Такие достоинства, как прочность и долговечность, достаточная степень очистки воды, перекрывают эти недостатки. Тоннели не требуют постоянного обслуживания и не доставляют проблемы домовладельцу.  Не придется вести строгий учет количества воды поступающее в канализацию.

Сделать такие сооружения своими руками сложно. Глубина залегания траншеи до 2 метров, а ширина на 50 см больше диаметра модуля. Слой песка в траншее 50 см, щебня – 30 см. Фильтрующую подушку из песка и щебня утрамбовывают и устанавливается модуль. Затем соединяют с септиком.

Тоннели сообщаются между собой. После монтажа вентиляционных отводов и покрытия модуля геотекстилем, фильтрационную траншею для септика заполняют грунтом и уравнивается с поверхностью участка.

Проектирование поля фильтрации

Составление проекта – обязательный этап перед любым серьезным строительством. Он необходим, чтобы точно сделать разметку, произвести расчеты, подбить смету, приготовить материалы, учесть все нюансы.

Профессионально составленный проект убережет от ошибок, которые свойственны неопытным новичкам.

Как подобрать схему и выбрать место?

Выбор схемы зависит от трех факторов:

• типа септика;
• наличия свободной территории;
• требований к очистке.

Дело в том, что степень очистки у разных септиков отличается. Например, станции биологической очистки (Топас, Астра, Евробион) вообще не нуждаются в поле фильтрации: очищенная на 98% вода сразу поступает в дренажную траншею или водоем.

Септики, сооруженные самостоятельно из бетонных колец, кирпича или шин, напротив, сами по себе не являются эффективными очистными сооружениями, поэтому жидкость, выходящая из них, требует дополнительной доочистки.

Рекомендуем ознакомиться с инструкциями по самостоятельному монтажу различных видов септиков:

1. Септик из бетонных колец: устройство, схемы + пошаговый процесс монтажа
2. Как сооружается сливная яма из кирпича: варианты и способы устройства
3. Как устроить септик из покрышек своими руками: пошаговая инструкция
4. Как сделать двухкамерный септик из бетонных колец: инструкция по строительству

Как правило, все элементы канализации располагаются в одну линию, то есть выстроены поочередно в одном направлении от дома – сначала септик, затем поле фильтрации.

Схема септика из 3-х камер (отстойник + камера анэробной очистки + накопительный колодец), сооруженная из бетонных колец с полем фильтрации, оборудованным вентиляционной системой

Это значит, что при устройстве септика необходимо имеет в виду, что часть свободной территории за ним потребуется для строительства ПФ (или, как минимум, установки инфильтратора).

При объемном сбросе стоков работает принцип: чем «ветвистее» и длиннее сеть дренажных труб, тем эффективнее очистка.

Стоит изначально обратить внимание на специфику устройства полей фильтрации:

Расчеты размеров и составление сметы

Чтобы правильно рассчитать размеры поля, необходимо учесть суточное количество стоков и состав грунта. Если точно знать особенности грунта, можно оттолкнуться и от объемов септика.

В расчетах поля фильтрации поможет таблица.

Предположим, объем вашего септика – 8 м³, а состав грунта – крупнозернистый однородный песок. Следовательно, для эффективной очистки жидкости из септика потребуется как минимум 4 м перфорированных труб (или 2 трубы по 2 м)

Но это приблизительные расчеты. Существуют таблицы, позволяющие более точно определить размеры «рабочей» площади. Они основаны на учете такого качества, как водопроницаемость грунтов.

Вот вариант такой таблицы, который может пригодиться владельцам загородных участков с глинистыми или песчаными грунтами.

По данным таблицы можно сделать вывод, что участки с глинистыми грунтами не годятся для устройства поля фильтрации, а наиболее подходящими являются песчаные территории со среднезернистым и крупнозернистым песком

Показатели торфа соответствуют данным о пылеватом песке, а максимальной водопроницаемостью обладают галечник и гравий: их коэффициент фильтрации равняется 100-200 м/сутки. Для них не существует допустимых норм нагрузки, так как настолько рыхлый состав способен пропустить любой объем жидкости.

Определив размеры поля, можно подсчитать количество труб, вентиляционных стояков (в среднем по 1-2 на каждую дрену), засыпки (гравия, гальки, щебня, песка), геотекстиля, а затем вывести приблизительную стоимость всех материалов.

Общие сведения

Планирование поля фильтрации септика

При выборе месторасположения поля фильтрации необходимо учитывать:

1. Уровень прохождения грунтовых вод. Он должен быть не менее 1,5 м от поверхности. Участок не должен подтапливаться.
2. Способность грунта на участке осуществлять естественную фильтрации канализационных стоков. Хорошо себя зарекомендовали очистительные установки в песчаной и супесчаной почве, или в небольших суглинках. Глинистый грунт не подходит – пропускная способность жидкости у нее очень маленькая. Для такой почвы в обязательном порядке необходимо будет оборудовать отдельные очистные сооружения — фильтрационные колодцы с возможностью откачки воды в водоем.
3. Дренажное поле должно находится минимум на расстоянии от 3 м от фундамента крупных построек и крупных насаждений, на 2 м – от границ вашего земельного участка.
4. Скважина или колодец с питьевой водой должны быть на безопасном расстоянии о места возведения поля фильтрации и соответствовать нижеперечисленным условиям: — По течению выше уровня подземных вод на 30м и более; — На 15м ниже по течению;

Расчет и планирование поля фильтрации

Любое возведение начинается с проекта, в котором будут рассчитаны общие размеры участка для очистительной системы. Для этого необходимо рассчитать полезную площадь (рассеивания) и дополнительную площади.  Размер полезной площади зависит от производительности выбранного септика и природной способности впитывать жидкости. Этот параметр можно рассчитать по формуле — суточная производительность септика, делим на показатель влагопоглощения грунта.

Кроме полезной площади необходимо рассчитать дополнительную площадь для размещения:

• ограждающих валиков;
• осушительных и разводящих выемок;
• дополнительных участков, которые используются при отсутствии орошения;

При расчете стоимости поля обязательно включите затраты на:

• объём земельных работ по удалению грунта в процессе копки траншей. Глубина будет зависеть от размета промерзания грунта;
• приобретение достаточного количества песка и щебня, с учетом их транспортировки до вашего участка;
• цена и монтаж дренажных труб при обустройстве поля фильтрации, если планируете делать его не своими руками;
• стоимость геотекстиля;
• покупку и доставку вывоза грунта после установки полей фильтрации;

Схема и конструкция поля фильтрации

Схема работы поля фильтрации стоков осуществляется по следующему принципу:

1. Сточные воды поступают из системы слива дома в септик.
2. Оставляя часть твердых отходов в септике, осветленные стоки в виде жидкости выводятся в распылительную систему.
3. Через перфорированные трубки жидкость равномерно рассеивается по полю, проходя через фильтрационный слой.
4. Летучие фракции в процессе очистки выводятся через вентиляционные дрены, которые устанавливаются в системе доочистке в обязательном порядке.

Конструкция полей аэрации состоит из:

• коллектора;
• сети аэрационных труб с отверстиями;
• вертикальных стояков (вентиляционных);
• фильтрационного слоя.

При обустройстве поля своими силами коллектор не обязательно устанавливать самостоятельно – можно купить пластиковые канализационные емкости необходимого размера и объема. Как правило, можно обойтись и без него. Для этого необходимо подсоединить септик к системе труб напрямую. Это конструкция подойдет для полей небольших по площади.

Система установки поля фильтрации сточных вод

Для сооружения поля фильтрации сточных вод в первую очередь необходимо выбрать подходящее место. Участок не должен находиться ближе 15 метров от жилого дома, колодца, скважины. А также не ближе, чем на 5 метров к огороду и садам плодовых деревьев. Хоть на поле поступает уже очищенная жидкость, она всё равно продолжает нести в себе вредные вещества, которые попадают в грунт и впоследствии поглощаются плодовыми деревьями, кустами, овощами.

Само поле выкапывается в виде котлована или траншеи, это выбор на усмотрение хозяев. На дно выработки устилается зернистый песок, затем гравий или щебень, общая толщина слоя не должна быть меньше 1 метра, так как в дальнейшем он будет выполнять фильтрующие работы.

На щебневую поверхность укладываются трубы-распылители — так называемые дрены. По всей длине дрена расположены отверстия, через которые вытекает компост, проходит через щебневую фильтрацию и, уже полностью очищенный, попадает в грунт. Располагаются трубы под наклоном 2-3 градуса, чтобы жидкость могла вытекать самотёком. Рекомендуемая глубина не должна превышать 2 метров и быть меньше 50 см, чтобы дренажная система была защищена от промерзания. От грунтовых вод дрены располагаются на расстоянии не менее 1 метра, это помогает избежать загрязнения воды.

Оросительные трубы рекомендуется обматывать геотекстилем. Плотное полотно, которое хорошо пропускает воду, но не пропускает мелкие фракции. Либо же технический материал стелется на слой песка, качество работы фильтрации при этом не меняется.

К крайнему срезу труб монтируются вертикальные стояки, по одному на каждую ветку. Это так называемая вытяжная система, через которую выходят неприятные запахи или в тёплую погоду через них испаряется часть влаги.

По завершении поле фильтрации сточных вод засыпается обычным грунтом, чаще всего это вырытая земля из котлована или канавы. Склад этого слоя не имеет значения и не влияет на качество работы системы.

Такой дренажный фильтр способен очищать большие объёмы сточных вод. Очистка проводится естественным путём и не требует применения химии. Но срок эффективного функционирования фильтрующего слоя составляет 7-10 лет, затем его следует заменить или соорудить новое поле фильтрации. В случае выбора второго варианта необходимо подобрать новое место для поля фильтрации сточных вод. На старом участке рекомендуется полностью обновить почву, в противном случае на нём ничего не будет расти.

Этапы фильтрации стоков

Фильтрация сточных вод выполняется поэтапно. Рассмотрим эти процессы:

1. Вначале жидкость отстаивается (в первом отделе). Мембранная перегородка септика не дает проникнуть пене и скопившимся газам дальше в систему.
2. Стоки, которые продолжают поступать, приводят к давлению на уже имеющуюся жидкость, в результате чего та ее часть, что прошла первичную очистку, переливается во вторую зону септика. Под влиянием реагентов примеси расщепляются.
3. Далее, в следующих зонах, взвешенные примеси, полученные после химической реакции с реагентами, выпадают в осадок, а очищенная вода далее идет по трубам в распределительный колодец.

Бактерии для септика

Чтобы повысить эффективность эксплуатации септика, в него добавляют средства, в которых имеются анаэробные бактерии. Суть их действия заключается в том, что они расщепляют содержащиеся в септике густые стоки и не дают им образовать ил.

В обязательном порядке септик должен иметь люк. Поскольку анаэробные бактерии не действуют на 100%, внутри септика в любом случае будут оставаться нерастворенные частицы, и люк будет необходим, для того чтобы через него выкачивать эти частицы. Необходимо, чтобы к люку была возможность безопасного подъезда ассенизатора. При этом люк должен быть плотно закрыт, иначе, если в него будут попадать нерастворимые остатки крупных размеров или большое количество воды после проливных дождей, а также токсические примеси, то срок эксплуатации септика и дренажа может существенно снизиться, вследствие чего причины засорения могут стать более серьезными.

Методы фильтрации бытовых стоков

На загородных участках преимущественно используются механические и биологические способы фильтрации стоков. Для этого могут быть организованы следующие сооружения:

• фильтрующий колодец;
• поле фильтрации.

Фильтрующий колодец

Фильтрующий колодец – это подземное сооружение для очистки стоков. Фильтрование воды производится биологическим способом. Колодец может служить самостоятельным очистным сооружением или выступать в качестве дополнительного устройства для утилизации стоков.

Сооружение для очистки и утилизации стоков

Установить такое устройство можно:

• на песчаных почвах;
• на торфяных почвах;
• на супеси.

Первый этап строительства заключается в выборе места для монтажа очистного сооружения. Рекомендуется строго соблюдать следующие правила:

• колодец должен находиться не менее чем в 10 м от жилого дома;
• если на участке установлен питьевой колодец, то фильтрирующее сооружение устанавливается на расстоянии 25 м и более;
• дно колодца для фильтрации стоков должно находиться минимум на 1 м выше уровня грунтовых вод.

Сооружение колодца своими руками производится следующим образом:

1. в выбранном месте вырывается котлован, если колодец планируется строить из кирпича, или небольшая яма, если колодец сооружается из бетонных колец;
2. строится каркас сооружения (выкладываются кирпичи или постепенного закапываются бетонные кольца;

Изготовление каркаса колодца

1. соединение колодца с канализационной системой дома;

Если на местности есть достаточный естественный уклон, то вода в очистное сооружение может поступать прямотоком. При отсутствии уклона потребуется установка дренажного насоса.

Ввод канализационных труб

1. укладывается фильтрационный слой. На дно колодца засыпается выбранный для фильтрации материал (щебень, гравий, шлак и так далее). Если между стенками колодца с внешней стороны и вырытой ямой осталось пустое пространство, то его тоже рекомендуется заполнить материалом для фильтрации;
2. колодец накрывается крышкой, которую можно изготовить из дерева, металла, пластика и так далее.

Как самостоятельно установить фильтрующий колодец, изготовленный из пластика, смотрите на видео.

Поле фильтрации

Если пространство участка позволяет, то вместо фильтрующего колодца можно сооружать поля фильтрации сточных вод. Отличительная особенность поля фильтрации от колодца заключается в обязательной установке септика, как основного очистного сооружения.

Специальное поле для дополнительной очистки и утилизации стоков

Самостоятельно соорудить систему фильтрации данного вида можно по следующей схеме:

1. при помощи специальной техники или лопаты снимается верхний слой грунта на выбранном участке;

Глубина ямы зависит от выбранного фильтрационного материала. Если очистка производится через песок или мелкую песчано-гравийную смесь, то достаточно уложить слой высотой 10 см – 15 см. Если в качестве фильтра используется гравий или щебень, то высота слоя составляет минимум 1 м.

1. на дно котлована укладывается выбранный фильтрующий материал;
2. на поверхность фильтрационного слоя выкладываются трубы, соединенные с выходом из септика и имеющие отверстия, через которые вода будет постепенно поступать на фильтр;
3. трубы полностью закрываются слоем гравия;

Готовое поле фильтрации

1. готовая система накрывается геотекстилем или иным укрывным материалом и ранее снятым слоем почвы.

Фильтрующий колодец требует дополнительного обслуживания в виде откачки ила и иных отложений. Поле фильтрации успешно работает длительное время без какого-либо обслуживания.

Поле подземной фильтрации

Сточная вода от септика по распределительной сети подходит к дренажным трубам, имеющим перфорированные стенки. Посредством труб фильтрации стоки равномерно распределяются по площади поля, проходят через гравийный фильтр, впитываются в грунт.

Поле подземной фильтрации имеет бóльшую площадь дренирования, чем колодец (см. рисунки 3, 4).

Рисунок 3 – Схема поля подземной фильтрации

Рисунок 4 – Фото поля подземной фильтрации автономной канализации

Технология устройства дренажного поля по требованиям норм Беларуси такова:

1. Отрыть котлован. Глубина котлована определяется по формуле:

min 0,5 м до верха трубы + Ø фильтрационных труб + 0,2-0,5 м для устройства подсыпки.

1. Устроить подсыпку толщиной 20-50 см из гравия, щебня или крупного песка с соблюдением уклона по ходу движения стоков (от септика), равным 0,02.
2. Уложить дренажные трубы с уклоном 0,02. Для этого используют гофрированные трубы пластмассовые или керамические Ø 110 или 125 мм. Керамические трубы крайне неудобны в монтаже ввиду своей хрупкости и веса.

Минимальное расстояние между фильтрационными трубами принимается в зависимости от грунта:

• Песок с коэффициентом фильтрации 5-25 м/сут. – 2,5 м;
• Песок с коэффициентом фильтрации 25-100 м/сут. – 2,0 м;
• Гравий с коэффициентом фильтрации 75-300 м/сут. – 2,0 м.

1. Устройство вентиляции. Для этого на концах дренажных труб устанавливают стояк Ø 100 мм с крышкой. Высота подъёма ≥ 0,7 м над уровнем земли.
2. Обратная засыпка котлована.

Расчёт поля подземной фильтрации

Расчёт заключается в определении протяжённости труб, т.е. рабочей фильтрующей поверхности.

Для определения длины дренажных труб нужно разделить фактический суточный объём стоков на допустимый (см. таблицу 2).

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Поля фильтрации как часть канализации

Назначение таких систем – это доочистка очищенной жидкости. Они не используются без основной части, которая выполняет переработку первоначальную септика, то есть канализационных отходов.

В нем на разные фракции разделяются канализационные стоки: в виде осадка выпадают минеральные отходы, всплывает жир и образуется пленка. В виде взвеси в воде остается часть веществ. Если подача воздуха не обеспечена, то процесс некоторой части разложения отходов происходит из-за анаэробных бактерий (их жизнедеятельности). Далее жидкость перетекает в следующий отсек. Он оснащен вентиляцией, а аэробные микроорганизмы занимаются переработкой сточных вод. При этом образовывается активный ил. Его можно использовать в дальнейшем в качестве удобрения. Слегка мутная жидкость непригодна для применения, она является результатом двухступенчатой очистки, попадает в водоем, канаву, грунт или просто превращается в техническую воду после того, как проходит доочистку.

Закапывать поля фильтрации нужно только после того, как все будет тщательно проверено

Как выполняется доочистка:

• В фильтрующем колодце;
• Напрямую в грунте;
• На поле фильтрации;
• В специальном инфильтрате.

Такая многоступенчатая типовая система имеет десятки вариантов исполнения. Она хороша тем, что эффективно очищает канализационные отходы, до минимума сокращает сотрудничество с ассенизаторами и сохраняет экологию приусадебного участка.

Если изготовление и проектирование такой системы проведено правильно, то в процессе эксплуатации устройства для отведения канализационных стоков проблем обычно не возникает. Инфильтратом или системой доочистки комплектуются промышленные септики. Они способны заменить собой фильтрационные обширные поля, и использовать их можно с применением любой (даже кустарной) септической конструкции.

Инструкция по монтажу ПФ

Кроме перечисленных материалов потребуется инструмент для выемки грунта (лопаты, ведра, тачки). Траншеи, предназначенные под дрены, имеют не такую большую глубину, как котлован для септика, поэтому строительную технику можно не привлекать. Однако несколько пар рабочих рук ускорят процесс.

Земляные работы — устройство траншей

На первом этапе необходимо подготовить место для укладки перфорированных труб. Существует два пути: можно вырыть один большой котлован, и тогда будет удобнее устраивать дренаж и собирать конструкцию из труб, а можно сделать несколько траншей (по числу дрен), что заметно сократит время строительства.

Глубина котлована должна быть такой, чтобы жидкость в трубах не замерзала в холодный сезон, то есть разветвленную систему труб необходимо разместить ниже уровня промерзания грунта. При устройстве канав нужно помнить о небольшом уклоне, позволяющем жидкости перемещаться естественным путем – самотеком. Величина уклона – 1,5-2 см/метр трубы.

Дренажная конструкция обычно состоит из 2-3 или более веток. Это объясняется тем, что длина одной ветки не должна превышать 20 м, а 20 м явно недостаточно для обеспечения фильтрации всего объема воды

При строительстве ПФ придерживаются строгой геометрии. Котлован, как правило, имеет квадратную или прямоугольную форму, а траншеи одинаковы по длине. Предположим, необходима общая длина труб 60 м – можно сделать 4 ветки по 15 м или 6 веток по 10 м. Длина одной дрены – это расстояние от входной трубы (или коллектора) до последнего вентиляционного «грибка».

Нижнюю часть траншей засыпают крупным песком (от 10 см до 1 м), затем на 0,4-0,5 м гравием (щебнем, галькой). Если необходимы водосборные дрены – их располагают в грунте под песком, но не менее чем на расстоянии 1 м выше грунтовых вод.

Один из вариантов устройства поля фильтрации. Единственное, что не имеет значения – состав грунта, которым производится засыпка установленной дренажной системы. Это может быть и песок, оставшийся от «подушки», и грунт, который достали в процессе устройства котлована

Водосборные трубы ведут к накопительному резервуару, находящемуся в противоположной стороне от септика.

Укладка перфорированных труб

На подготовленное основание укладывают дренажные трубы из пластика. Сам процесс достаточно простой, главное – правильно выбрать трубы.

Можно купить готовые – гладкие или гофрированные, с перфорацией и текстильным слоем, а можно взять обыкновенные канализационные и просверлить в них отверстия дрелью. Рекомендуемый диаметр дрен – 100-110 мм.

Гофрированная труба с перфорацией и фильтром из геотекстиля. Материал изготовления – ПНД, диаметр – 110 мм, глубина заложения – максимум 5 м. Продается в бухтах, стоимость погонного метра – 140-160 руб.

Вместе с трубами необходимо приобрести и комплект фитингов для соединения разных элементов. Потребуются уголки и тройники.

Как грамотно наладить вентиляцию

Вентиляционная система необходима, чтобы внутрь труб попадал кислород, без которого аэробные бактерии теряют свою жизнеспособность. Для вентиляционных стояков можно использовать обычные серые канализационные трубы, прикрыв их сверху крышками, чтобы защитить от попадания мусора.

Если дрены не длиннее 4 метров, вентиляционные трубы устанавливают в конце веток. Более длинные трубы оснащают 2-4 стояками-«грибками», которые врезывают в дрены с помощью тройников

Минимальная высота труб вентиляции над грунтом – 0,5 м. Обычно их стараются делать более аккуратными или декорируют, чтобы сохранить эстетическую привлекательность садового ландшафта.

Обратная засыпка и дальнейшее обслуживание

После укладки перфорированных труб необходимо произвести засыпку. С боков и сверху каждая ветка засыпается щебнем (верхний слой – примерно 50 мм), затем укрывается слоем геотекстиля и финишным толстым слоем грунта. Геотекстиль используют для того, чтобы предотвратить заиливание труб. Землю над дренами необходимо утрамбовать, но так, чтобы не повредить трубы.

Поле фильтрации включается в работу вместе с септиком. Специальных действий по обслуживанию дрен не предусмотрено. Считается, что ПФ функционирует безотказно на протяжении 6-7 лет, после чего необходимо разобрать конструкцию и заменить гравийный фильтр. Чтобы увеличить срок службы фильтра, геотекстиль укладывают и под слой гравия (щебня).

Что такое поле фильтрации и как его правильно организовать

Ещё на этапе планирования приобретения и установки септика стоит задуматься о создании системы очистки сточных вод, одним из которых является поле фильтрации.

Что такое поле фильтрации

Поле фильтрации (подземный дренаж, поле рассеивания) – это вид водоочистного сооружения, специально отведенный и оборудованный участок земли, на котором осуществляется биологическая очистка сточных вод путем их фильтрации через слой грунта. Вот рисунок, на котором наглядно показан данный дренажный дачный септик.

Если описать в двух словах, то такой инфильтратор для дачного септика – это система оросительных труб-распылителей и дренажных канав, которые размещаются под землей. Вот схема поля фильтрации: 1-входная труба, 2-септик, 3-распределительная труба, 4-труба рассеивания.

Основные требования к организации дренажной системы

Для эффективного функционирования инфильтратора для септика необходимо знать и учитывать следующие нюансы:

• Уровень грунтовых вод (УГВ): высокий (0,5 метра от уровня земли), низкий (3 м от уровня земли) или переменный, который колеблется в зависимости от сезона.
• Также при выборе системы фильтрации определяется состав почвы – песок, глина, суглинок или торф.

Сочетание этих двух факторов для Москвы и Московской области дает в основном следующий результат – высокий УГВ (80% территории) и различные виды грунта. В этом случае, а также при низком УГВ и глинистых или суглинистых почвах лучшим решением, как показывает практика, стало поле закрытой фильтрации.

• При суточном объеме сточных вод до 0.3 кубометра обычно используются фильтрующие колодцы, в остальных случаях – поле фильтрации.
• Рекомендуемая санитарно-защитная зона от дома до полей поземной фильтрации 5 — 10 метров.
• Размер поля фильтрации определяется путем деления суточного объема осветленных вод на водопоглощение 1 м² грунта.
• Оросительные труба укладывают немного выше уровня грунтовых вод, согласно п.3.44 МДС 40-2.2000 расстояние от поверхности земли до верхней части трубопровода составляет 0,3-0.6 м.
• Дренажный трубопровод Ø100 мм дополняется отверстиями Ø 5 мм, которые просверливают в шахматном порядке под углом 60° к вертикали каждые 50 мм. (п.3.36 МДС 40-2.2000)

Виды инфильтраторов для септика

Существуют много вариантов систем очистки осветленной воды:

Для песчаного или торфяного грунта, а также переменного УГВ — пластиковый колодец 400 мм, с помощью которого будет осуществляться дренаж сточных вод,

При высоком и переменном УГВ, песке, торфе или суглинке — колодец из бетонных колец,

Для низкого УГВ и таких видов почв, как песок и торф — заглубленный дренаж под септик,

При низком и переменном УГВ, песке, суглинке или торфе — колодец из бетонных колец для дренажа самотеком.

Поле фильтрации (пример для суглинка)

Выкапывается траншея, которая заполняется фильтрующим слоем щебёнки или керамзитом.

Далее укладывается полипропиленовая ткань — в ней размещаются трубы с отверстиями (глубина размещения – не более 60 см),

Дренажные трубы укладываются под уклоном в 1-2° от распределительной трубы

Слой щебенки (а лучше керамзита, который предохраняет трубы от замерзания и не спрессовывается) заворачивается полипропиленовой тканью- она защищает систему от засорения и не даёт керамзиту смешиваться с грунтом.

Готовое поле засыпается почвой, ранее выкопанной из котлована.

Нередко дренажный монтаж подразумевает также наличие насоса для отвода жидкости за территорию участка.

Заглубленный дренаж под септик

К основной глубине котлована под септик выкапывается дополнительно 300 мм,

Дно котлована его стены выстилаются геотекстилем,

Дренажная труба, подсоединенная к тройнику, укладывается на дно и засыпается щебнем или керамзитом.

Сверху труба заворачивается геотекстилем, после чего к тройнику подсоединяется вентиляционная труба.

Поле фильтрации – естественный дренажный фильтр, способный очищать большие объемы сточных вод и не требовательный к окружающей среды. Кроме того, при такой очистке стоков не требуется применение бытовой химии, но для эффективного функционирования рекомендуется замена фильтрующих слоев каждые 10-15 лет (периодичность зависит от интенсивности использования).

Для чего применяется инфильтратор для септиков и его преимущество

Инфильтратор для септиков применяется для совершения полной очистки стоков после септика и вывод их в почву на участке. Устройство позволяет выводить очищенные стоки на небольшую глубину почвы, это происходит благодаря его конструктивных особенностей.

Преимущество применения инфильтратора:

• Можно применять при любом типе грунтов.
• Высокая прочность и небольшой вес конструкции.
• Одно устройство сравнимо по производительности с 800 кг. щебня, применяемого для фильтрации.
• Инфильтратор равен по производительности 36 метровой дренажной трубе.
• Защита от заболачивания участка.
• Прост в монтаже и последующей эксплуатации.
• Низкая стоимость устройство, в результате можно сэкономить финансы.
• При устройстве системы канализации сокращает общий объем земляных работ.
• Способен выдержать даже большие пиковые сбросы стоков при большом объеме.

Чаще всего инфильтратор для септиков необходим в случае недостаточно качественного очищения сточных вод установленным очистным сооружением, так, например, устройства “Тритон мини“, “Барс мини” и “Танк” производят очистку всего на 60-75%.

Если устанавливать более мощные системы, которые справляются с очищением стоков от 98 до 100%, например, Uponor, Топас, Тверь, Юнилос, то в инфильтраторе не будет необходимости. К тому же их можно использовать и с самодельными септиками из еврокубов, из бетонных колец и из покрышек.

Работа прибора осуществляется в следующем порядке:

• После прохождения предварительной очистки сточных вод в септике, они попадают в емкость инфильтратора.
• Благодаря вентилируемой конструкции (вентиляция производится по выведенной на поверхность трубе) в емкости протекает процесс нитрификации, то есть окисление органических веществ и последующее их разложение на составляющие части.
• Через слой щебня поступившие стоки впитываются в почву и дочищаются – происходит процесс денитрификации.
• Для того, чтобы устройство работало стабильно и правильно, его емкости не должны быть полностью заполнены стоками, а его объем должен на 25% превышать пиковые сбросы.

В результате этого процесса жидкости имеют максимальную очистку около 70 % и полностью избавляются от вредоносных примесей, а за счет процессов окисления разлагаются органические соединения.
